Такой фонарик не боится простоя и всегда готов к работе — за счёт генерации энергии при встряхивании. Его называют аварийным, фонариком Фарадея или даже «фонариком судного дня». Конструкция проста, не требует сменных батареек и реально светит.
Что потребуется
Нужны:
- сверхяркий светодиод (или до 4 диодов),
- ионистор (суперконденсатор) 10 Ф 2,7 В,
- микросхема преобразователя YX8115, индуктивность 47 мкГ,

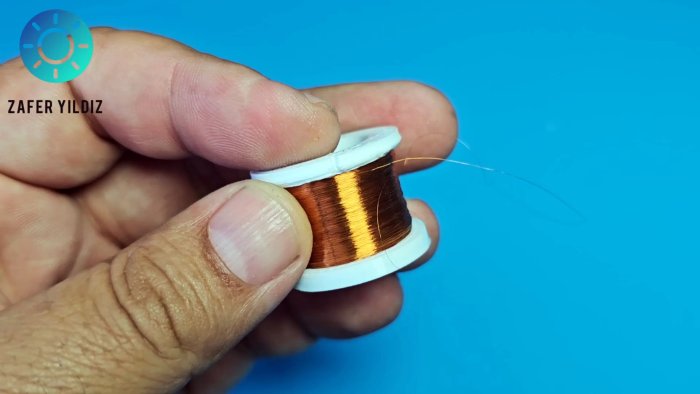

- неодимовый магнит и эмалированная проволока 0,1–0,3 мм.
- Дополнительно — трубка длиной 15–25 см и материалы для заглушек и каркаса катушки.

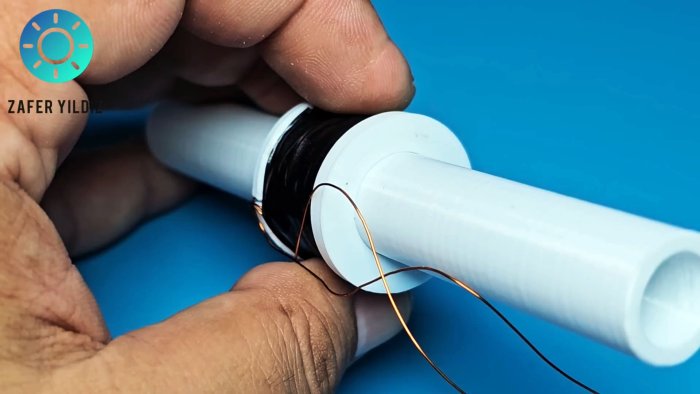

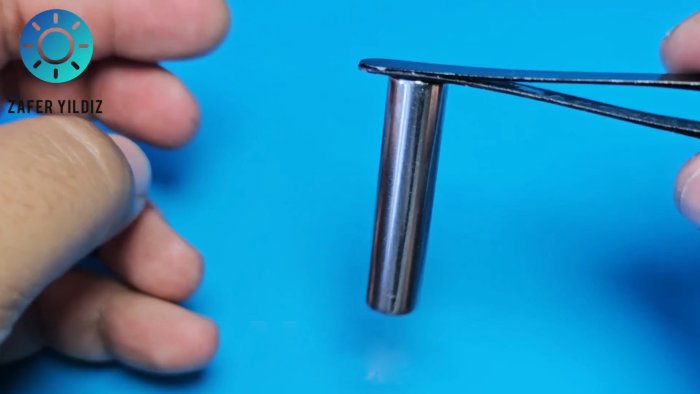

В примере используется длинный магнит, но можно соединить несколько магнитов — это улучшит отдачу. Число витков катушки обычно варьируется от 300 до 1000 и подбирается экспериментально в зависимости от провода и диаметра трубки.
Сборка и принцип работы
В трубке свободно перемещаются неодимовые магниты. При их движении через намотанный соленоид в катушке появляется ЭДС — переменное напряжение. Выводы катушки подключают к диодному мосту, далее энергия аккумулируется в ионисторе.

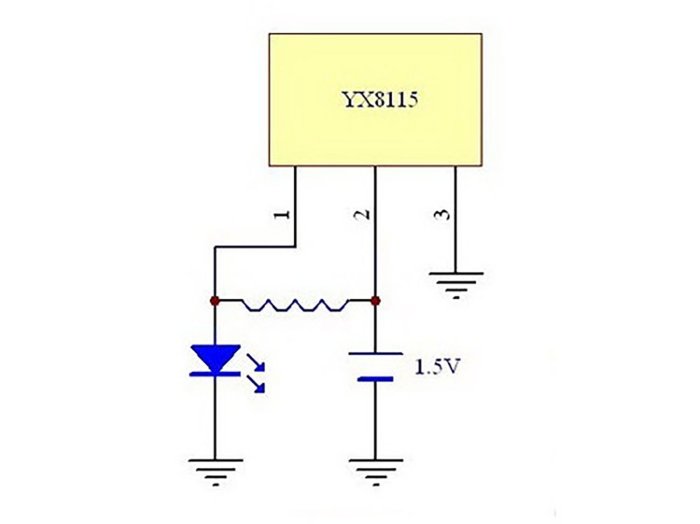

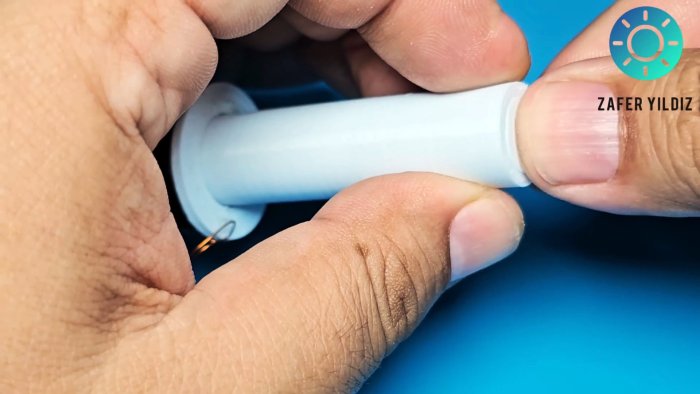

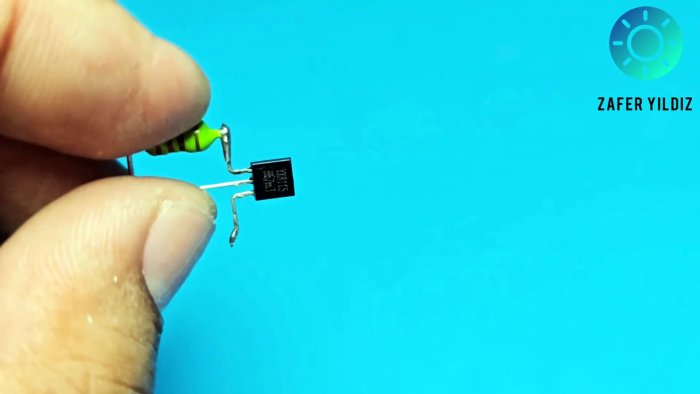

С ионистора напряжение подаётся на повышающий преобразователь на базе YX8115 и индуктивности 47 мкГ, который питает светодиод. Чтобы избежать поломки, выводы катушки соединяют более толстым проводом, а сам соленоид изолируют от корпуса.

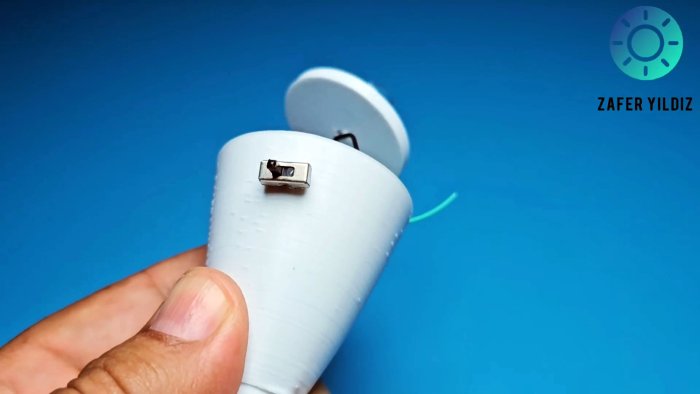

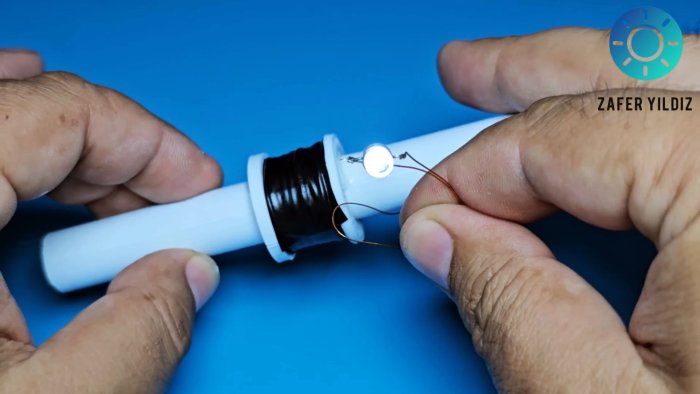

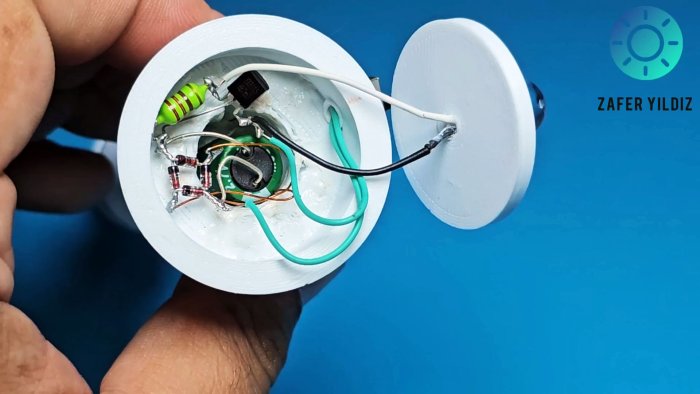

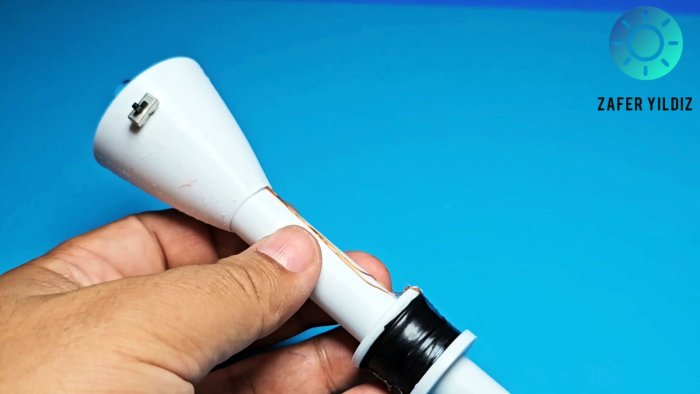

Трубку закрывают заглушками, устанавливают переключатель и прячут электронную часть под крышкой. Если подключить светодиод напрямую и потрясти магнитами, он должен вспыхивать — это хороший тест до сборки всей схемы.

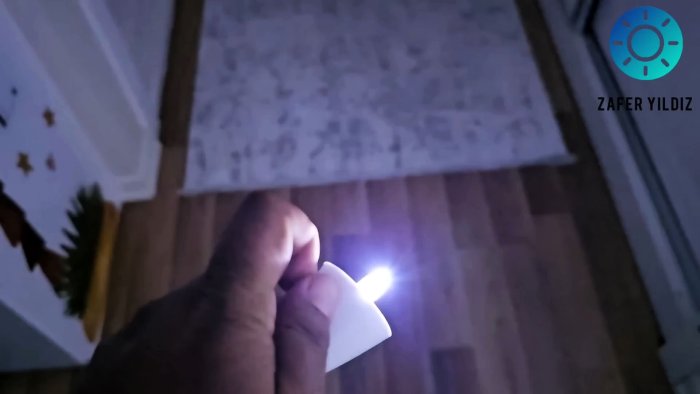

Несложная самодельная конструкция на основе этих деталей даёт стабильный свет после нескольких минут встряхивания. Подобный фонарик пригодится как аварийный источник света в быту и в походах, когда нельзя полагаться на батарейки.
