Хотите электронный барометр в классическом стрелочном стиле? Это вполне реально сделать своими руками: точный датчик давления, мини‑плата ATMEGA328 и старая головка вольтметра — и у вас получится полезный и эффектный прибор для дома, походов или рыбалки.
Что нужно и зачем
Идея проста — взять компактный микроконтроллер (Arduino Pro Mini на базе ATMEGA328), подключить к нему модуль атмосферного давления GY-68 (на базе BMP-180) по I2C и вывести показания на стрелочный вольтметр. Датчик измеряет также температуру, которая используется для коррекции давления и повышения точности.
- Плата: Arsduinp Pro‑mini (ATMEGA328)
- Датчик давления/температуры: GY‑68 (BMP‑180)
- Стрелочная головка вольтметра (подойдёт тестер, индикатор уровня магнитофона и т. п.)
- Корпус (например пищевой контейнер 130×130×70 мм)
- Питание: USB‑C 5 В
- Набор для монтажа: провода, припой, винты, переходники уровня при необходимости
Краткий план сборки

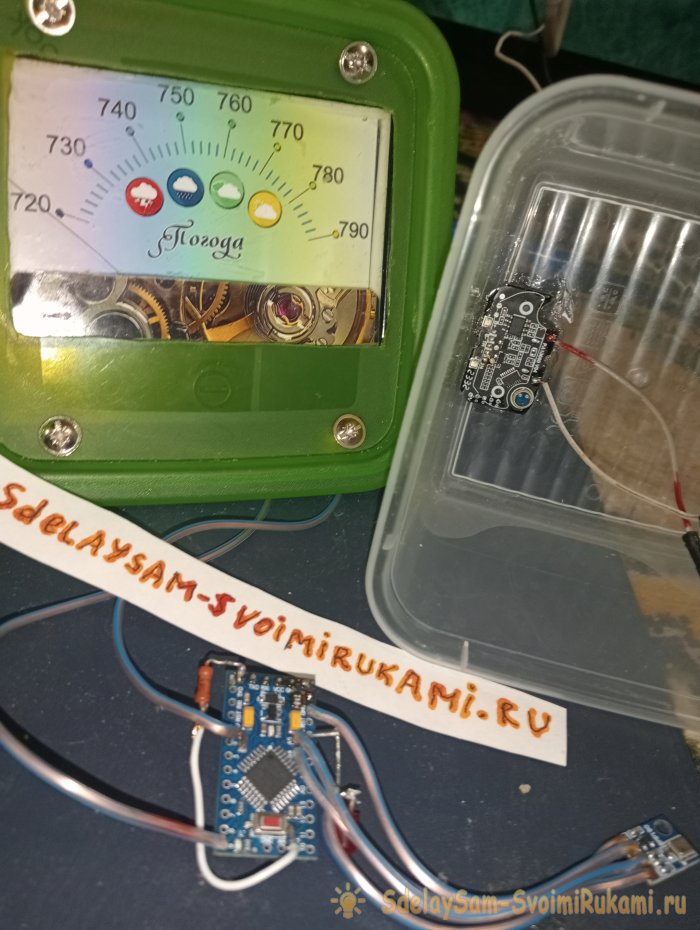

1. Подготовьте стрелочную головку: аккуратно разберите и вклейте новую шкалу поверх старой. Не прикасайтесь к стрелке — она чувствительна. Для печати шкалы удобно использовать глянцевую бумагу формата 10×15 см.
2. Установите головку в корпус. Если корпус — полиэтиленовый контейнер, то клей держит плохо, поэтому лучше просверлить отверстия и зафиксировать прибор винтами или болтами.
3. Смонтируйте плату Pro‑Mini и датчик. Подключите GND к общему минусу, VCC к питанию 5 В, а SCL/SDA к соответствующим контактам I2C. При необходимости используйте преобразователь уровней.

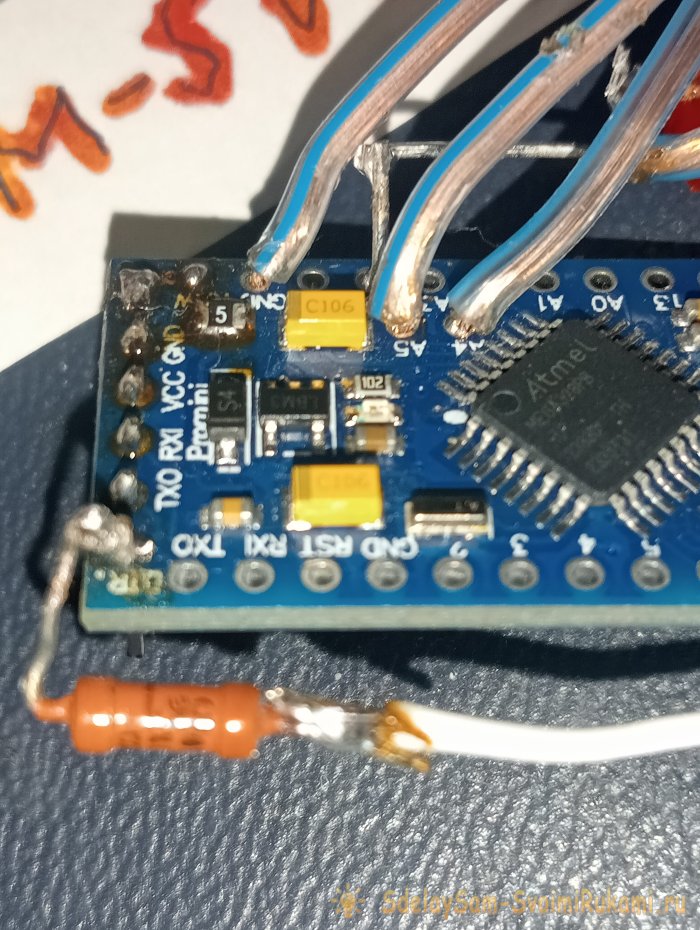

4. Если плата пришла без развязки DTR для прошивки, можно временно соединить DTR через резистор с неземляным контактом кнопки сброса — это поможет нормальной загрузке прошивки.
5. Перед окончательной сборкой калибруйте вольтметр: загрузите на плату тестовый скетч калибровки и отрегулируйте переменным резистором так, чтобы стрелка показала опорное значение (в примере использовалось деление «790»). Закрепите регулировку лаком, чтобы не сбилась.
6. Загрузите основную прошивку барометра, проверьте показания стрелки и при необходимости донастройте коэффициенты в скетче. После проверки отключите программатор и аккуратно запаяйте и зафиксируйте разъём питания.
Практические советы
• Для корпуса подойдёт любой компактный контейнер — главное, разместить плату и головку так, чтобы стрелка была видна и доступна для замены шкалы.
• Крепление через винты надёжнее, чем клей, если материал корпуса — полиэтилен.
• Красный светодиод на плюсовом выводе датчика — опция для индикации питания, но не обязательна.
• При пайке разъёмов и отверстий используйте аккуратный монтаж: пластиковые детали лучше фиксировать винтами, а не клеем.
Собранный барометр пригодится тем, кто реагирует на погодные изменения, любит походы или хочет стильный ретро‑прибор в интерьере. Он сочетает точные цифровые измерения и удобный стрелочный индикатор, легко настраивается и помещается в небольшой корпус — отличный проект для выходного дня.
Если у вас есть старая стрелочная головка и немного навыков пайки, собраться такой барометр можно за вечер: калибровка и прошивка занимают минимум времени, а результат радует и внешне, и по точности.
