Этот самодельный аппарат для точечной сварки прост в повторении и не требует дефицитных деталей: в основе — трансформатор от старой микроволновки, в роли таймера — китайский модуль XY-J02. Устройство подойдёт для контактной сварки никелевых полосок на литий‑ионных аккумуляторах и других бытовых задач.

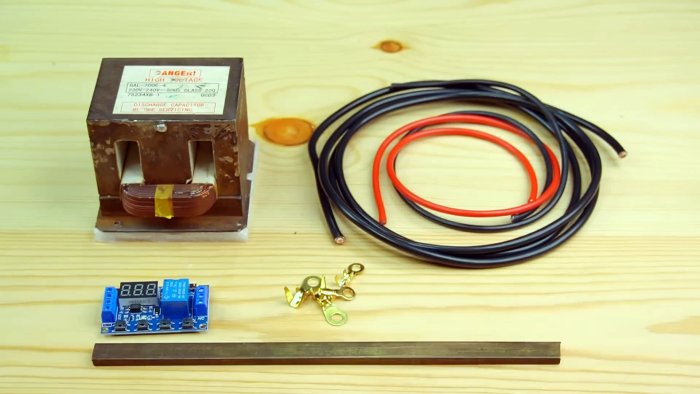

Что понадобится
- Трансформатор от микроволновой печи
- Медный провод 10 мм², около 2 м
- Таймер-схема XY-J02
- Медная шина
- Деревянное основание
- Силиконовый провод 12 AWG (≈3,4 мм²)
- Нажимная кнопка (без фиксации)
- Предохранитель 20 А
- Лепестковые наконечники, термоусадка, суперклей
- Блок питания 9 В постоянного тока
Подготовка трансформатора

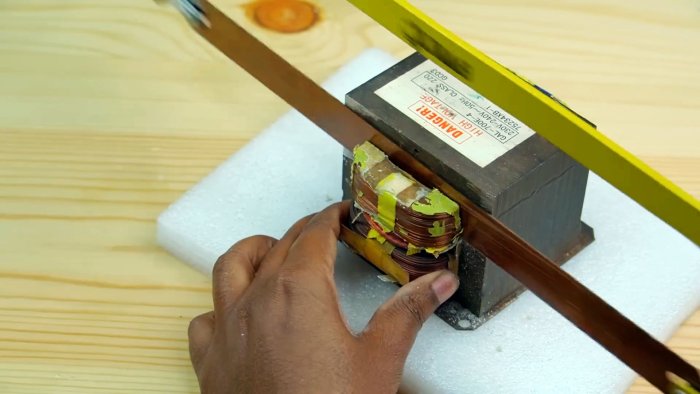

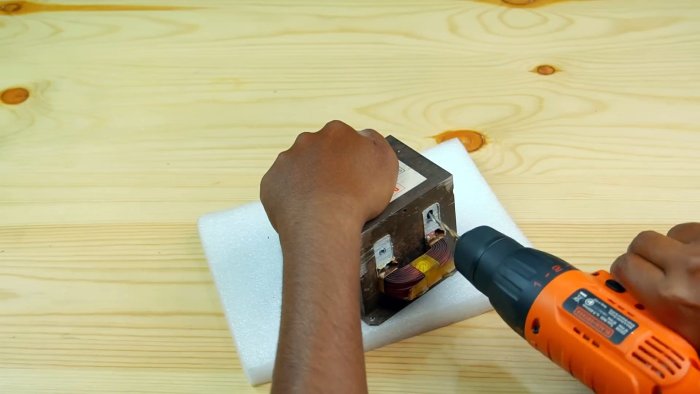

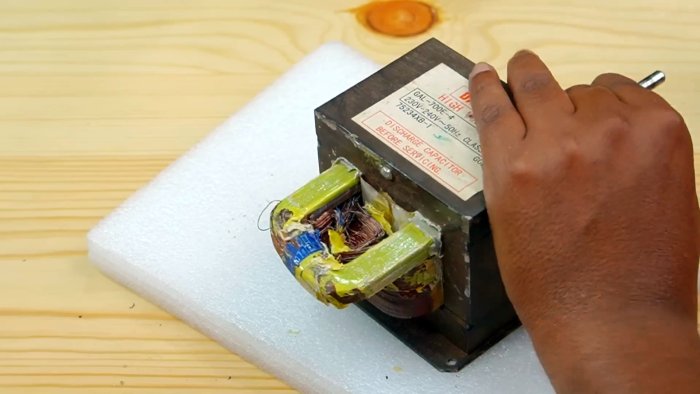

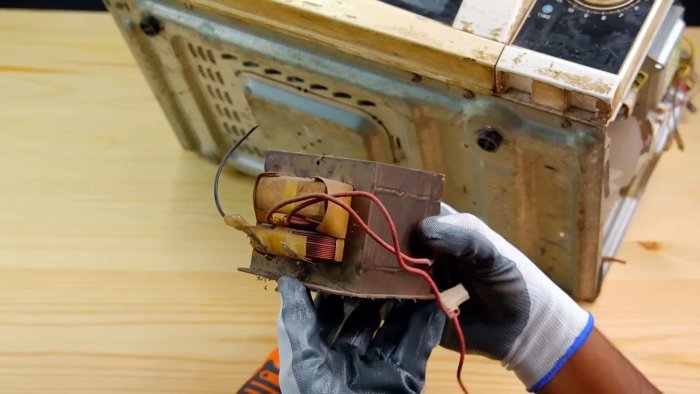

Первое — аккуратно извлечь трансформатор из микроволновки. Старые вторичные обмотки у таких трансформаторов тонкие и имеют много витков, их полностью удаляют ножовкой или другим инструментом. Также снимают небольшую обмотку накала магнетрона. Для выбивки обмотки удобно использовать дрель или шуруповёрт и молоток.
Намотка новой обмотки

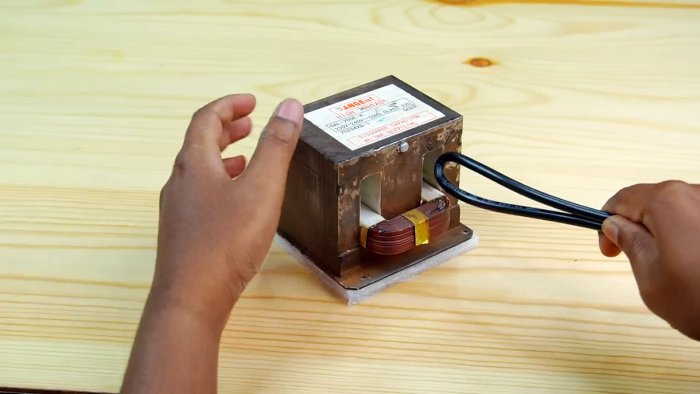

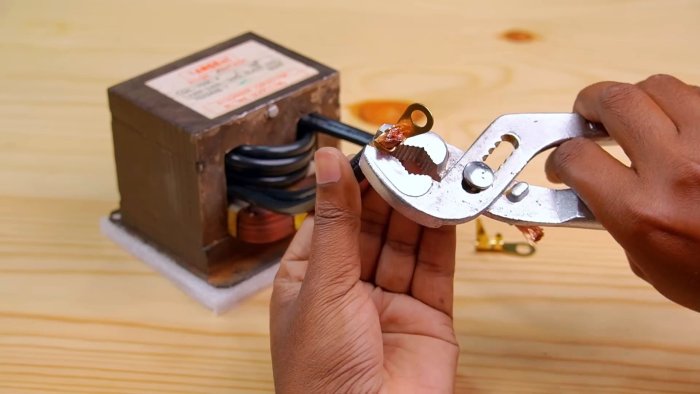

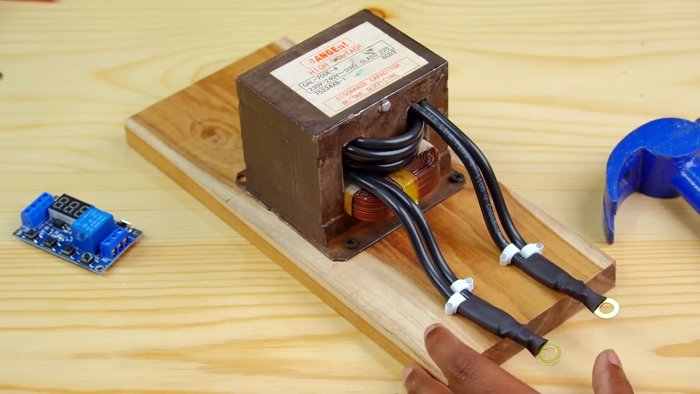

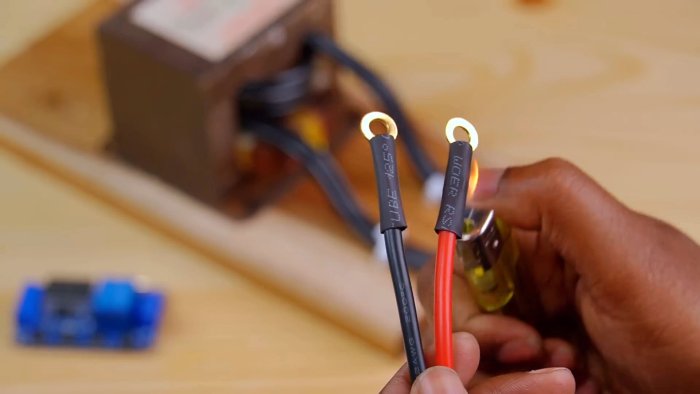

Наматывают новую вторичную обмотку из двойного медного провода 10 мм²: провод сгибают пополам и делают примерно 3 витка (двойным проводом). Концы соединяют, обжимают лепестковыми наконечниками и изолируют термоусадкой. Готовый трансформатор крепят на деревянное основание саморезами, выводы фиксируют пластиковыми скобами для аккуратной прокладки кабеля.
Изготовление сварочной ручки

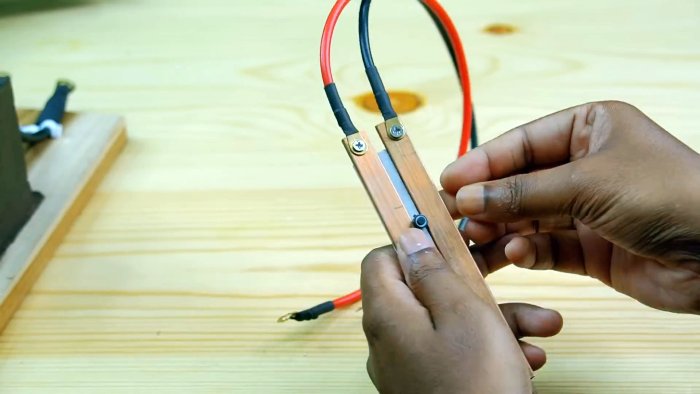

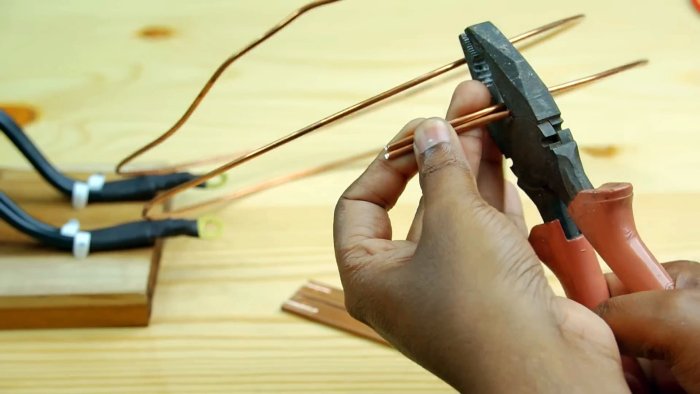

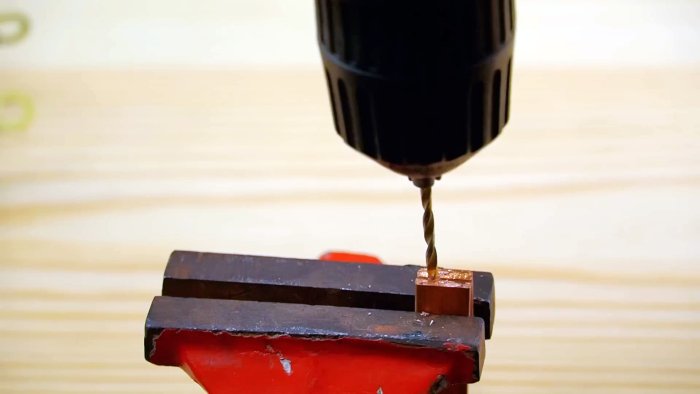

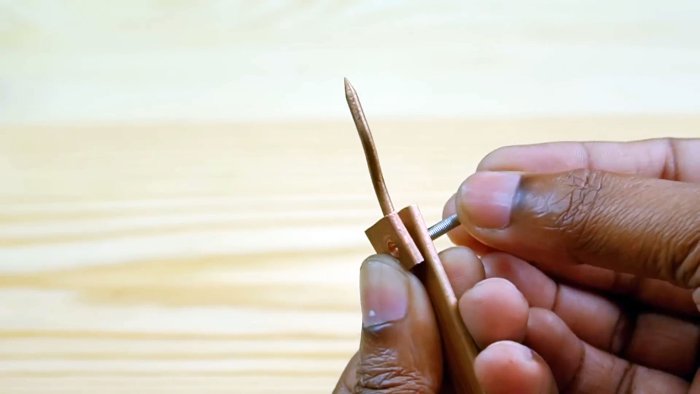

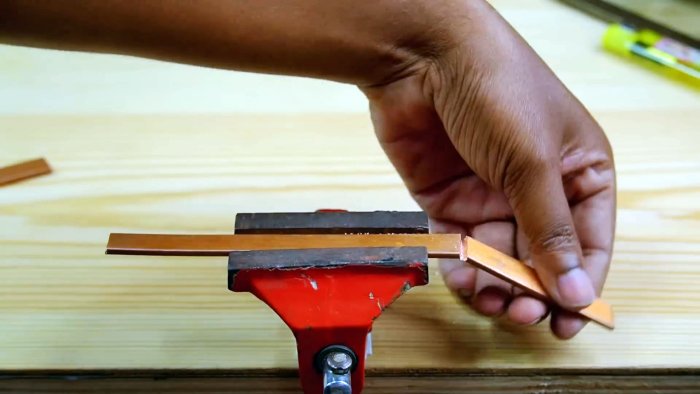

Из медной шины отпиливают четыре отрезка: две заготовки по 7 см и две по 1 см. В тисках соединяют по одной длинной и короткой шине и сверлят посадочные отверстия под тонкий электрод. Электроды делают из одножильного провода длиной около 4 см и затачивают одну сторону при помощи диска болгарки, фиксируя в шине.

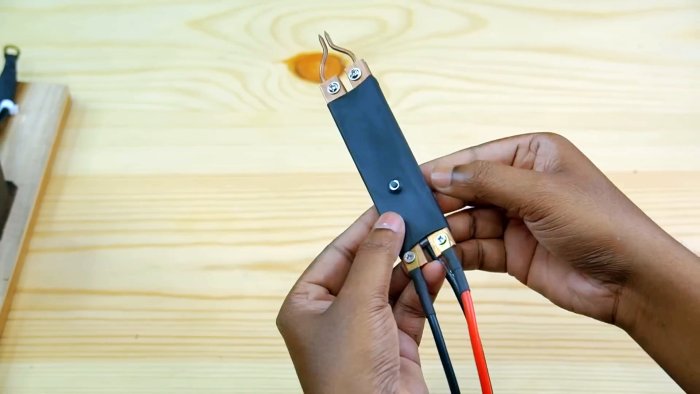

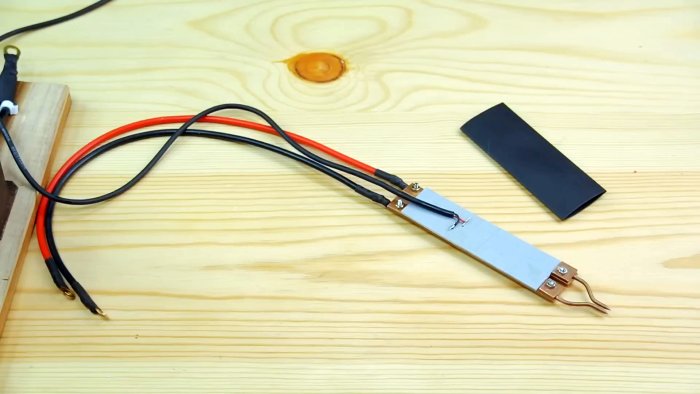

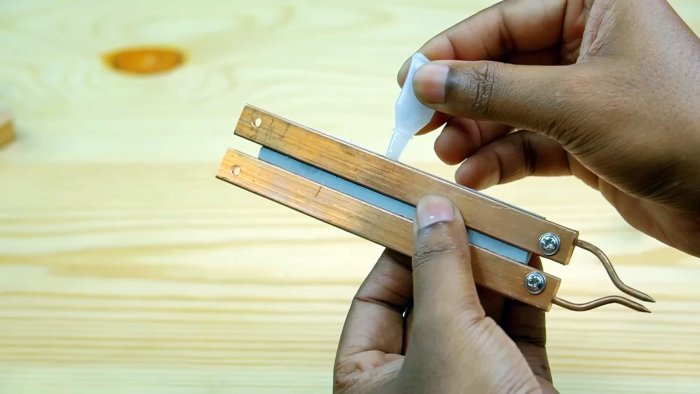

Шины приклеивают суперклеем к пластиковому основанию, в центре высверливают отверстие и устанавливают тактовую кнопку. Соединительные провода делают из силиконового провода 3,4 мм², припаивают их к кнопке и шинам, изолируют термоусадкой и вырезают посадочное место под кнопку.
Сборка и подключение

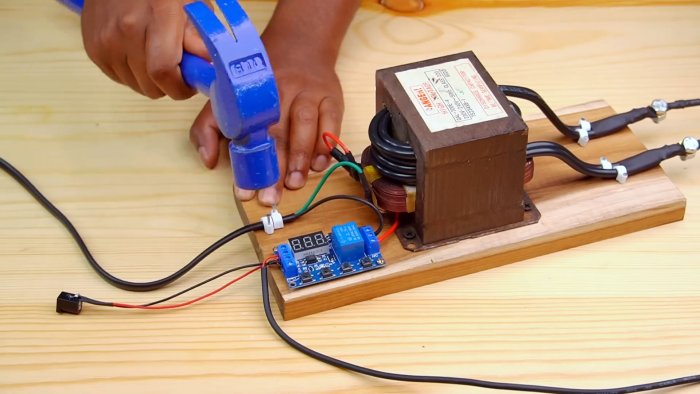

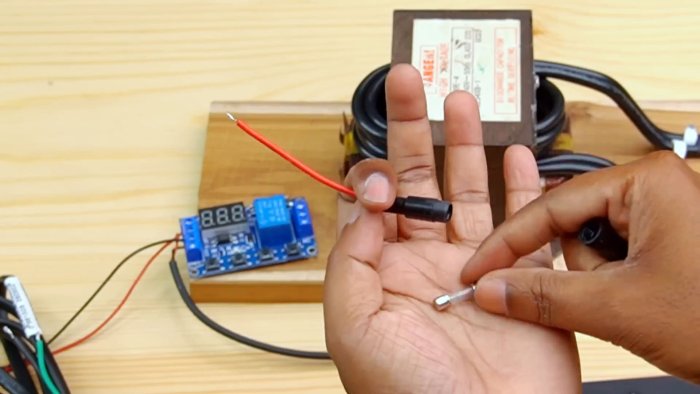

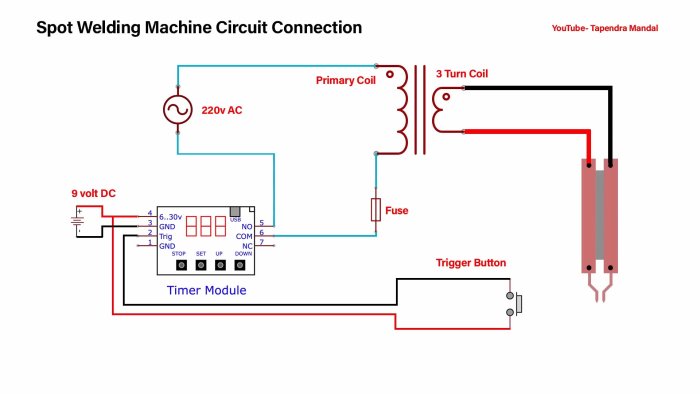

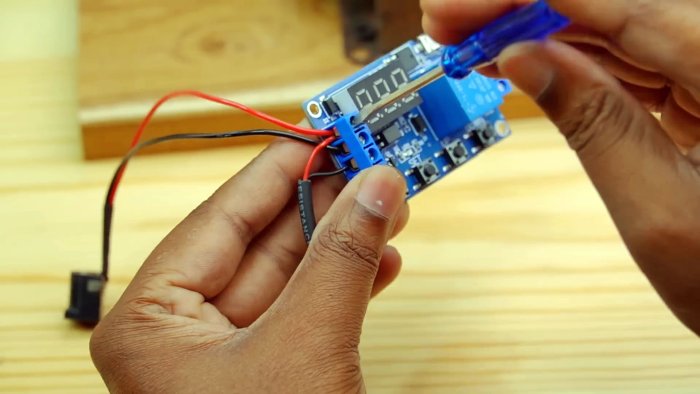

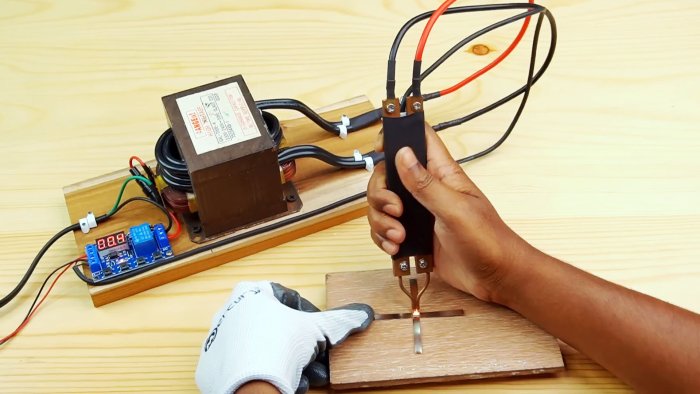

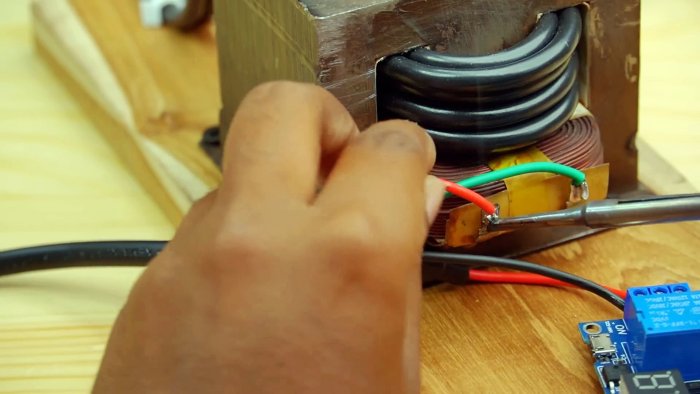

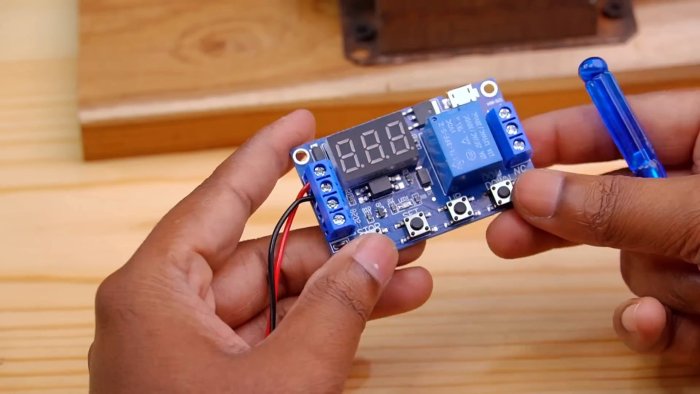

Собирают аппарат по схеме: к модулю XY-J02 подключают питание от блока 9 В, к модулю — выводы от кнопки и цепь трансформатора. Ввод питания ставят через предохранитель на 20 А. После пайки и фиксации всех проводов на деревянном основании проверяют работу модуля и корректность подключения.
Пробные сварки и регулировка

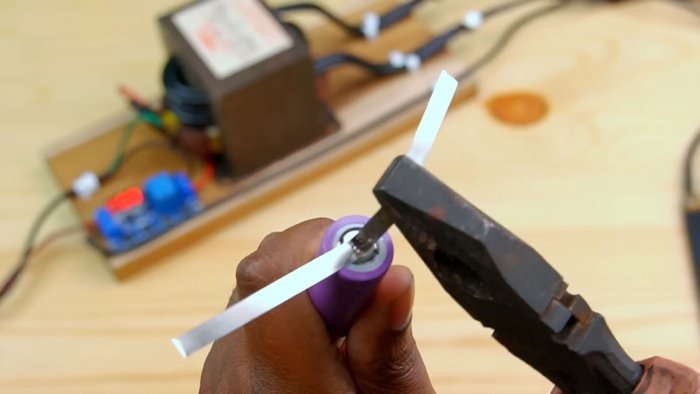

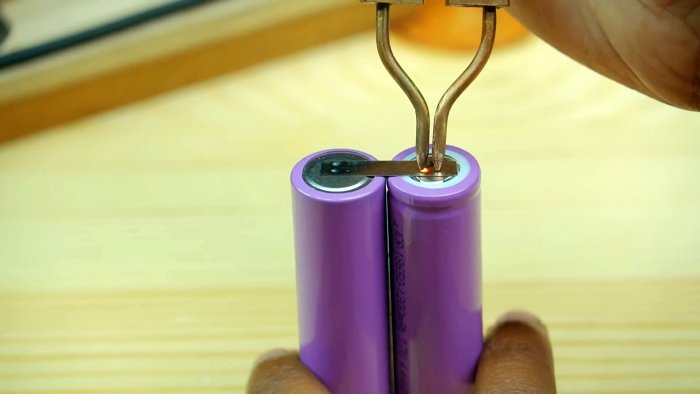

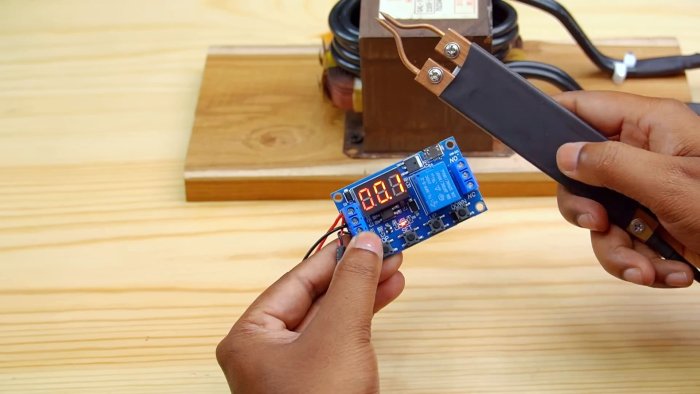

Первый пуск выполняют с аккуратной настройкой задержки на модуле: время короткого импульса подбирают опытным путём, в зависимости от толщины никелевой полоски и типа аккумулятора. Тестируют сварку на отрезке полосы — корректная точечная сварка даёт плотное, ровное соединение без перегрева элемента. При необходимости повторяют настройку.
В итоге выходит недорогой, надёжный и неприхотливый аппарат для бытовой контактной сварки аккумуляторов. Он прост в обслуживании и собирается из доступных компонентов — ключ к успешной самоделке в аккуратности подготовки и тщательной изоляции всех соединений.
