Рассказываю простой и практичный способ собрать ультратонкий малошумящий звукосниматель для акустической или электрогитары без намотки катушек — всего из шести SMD‑индукторов и подручных материалов. Конструкция не требует фрезеровки корпуса и даёт минимальные наводки от сетей при сохранении характерной прозрачности «сингла».
Идея и преимущества
Вместо одной большой катушки используются шесть маленьких индукторов — по одному на каждую струну. За счёт чередования полярностей и последовательного соединения соседних элементов достигается взаимокомпенсация нежелательных электромагнитных полей, поэтому фон от сетевых наводок минимален. Конструкция получается очень тонкой, не портит эстетику инструмента и позволяет варьировать тембр простым смещением относительно порожка.
Что понадобится
- 6 SMD‑индукторов (примерно 9,7 мм, 220 µH — можно выбирать индуктивность выше для более плотного звучания);
- 6 плоских неодимовых магнитов (например, из бейджиков) или другие подходящие по размеру магниты;
- кусок фольгированного текстолита (лучше двухстороннего), примерно 88×15 мм;
- тонкий экранированный провод, припой, флюс, суперклей, ножовочное полотно по металлу, наждачка;
- простые реактивы для травления (смесь соли и медного купороса 2:1 применяется в домашних условиях).
Проверка и подготовка индукторов

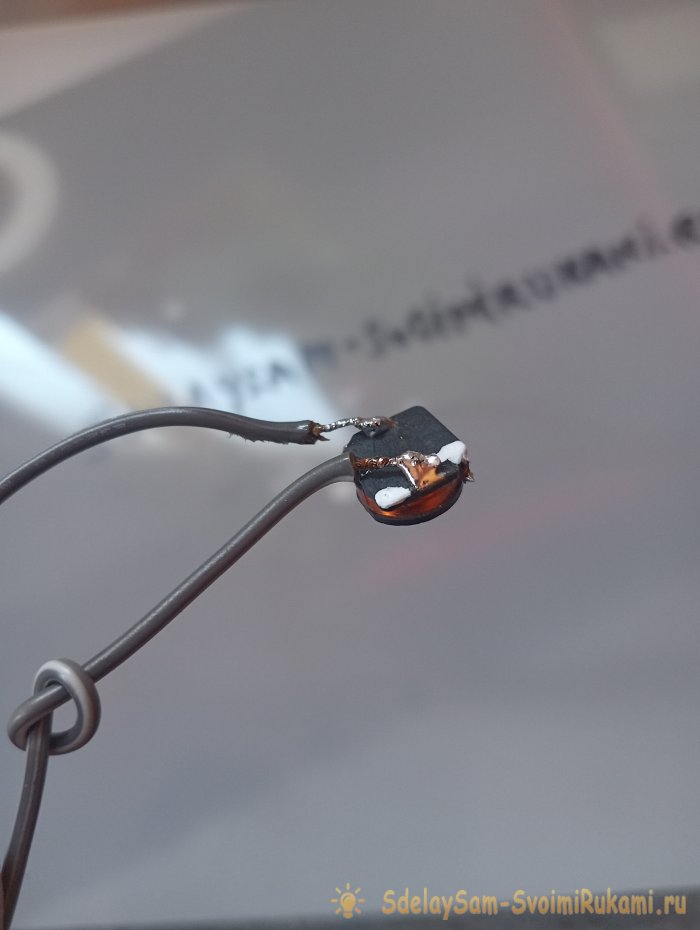

Перед монтажом обязательно проверить полярность каждого SMD‑индуктора. К временно припаянным проводкам подключают 5 В и с помощью компаса определяют направление магнитного потока — помечают элементы. В готовой сборке полярность должна чередоваться: первая — обычная, вторая — противоположная, третья — как первая и т.д. При последовательном подключении это даст требуемую противофазную компенсацию.
Изготовление основания и монтаж

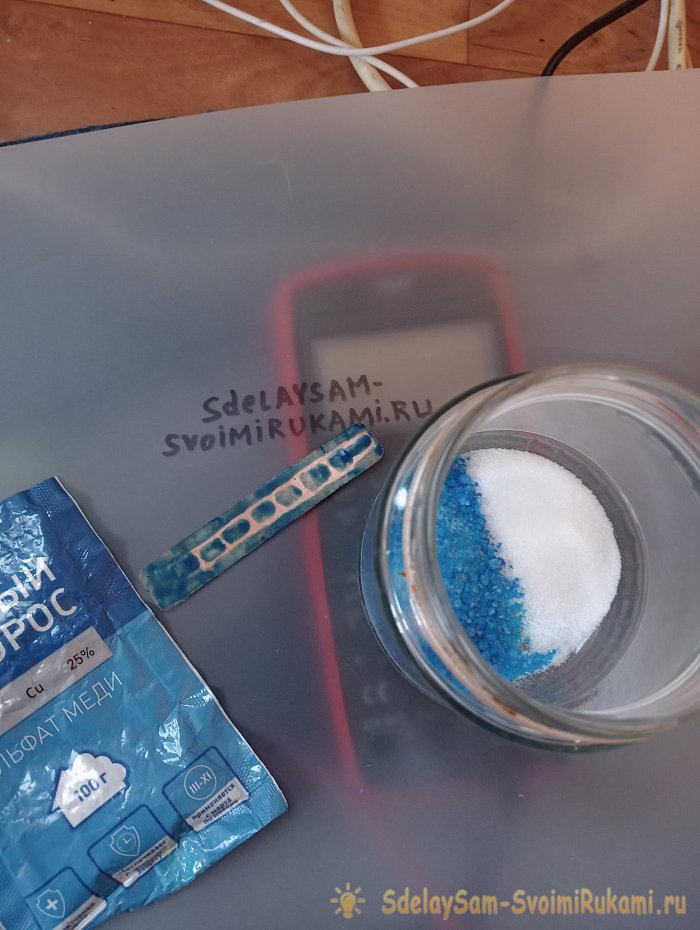

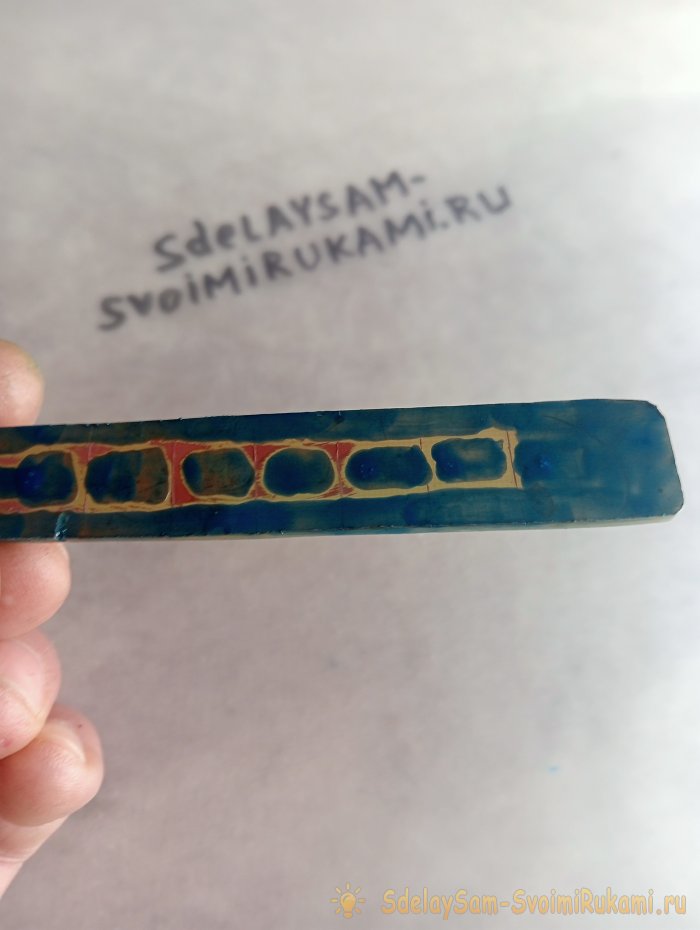

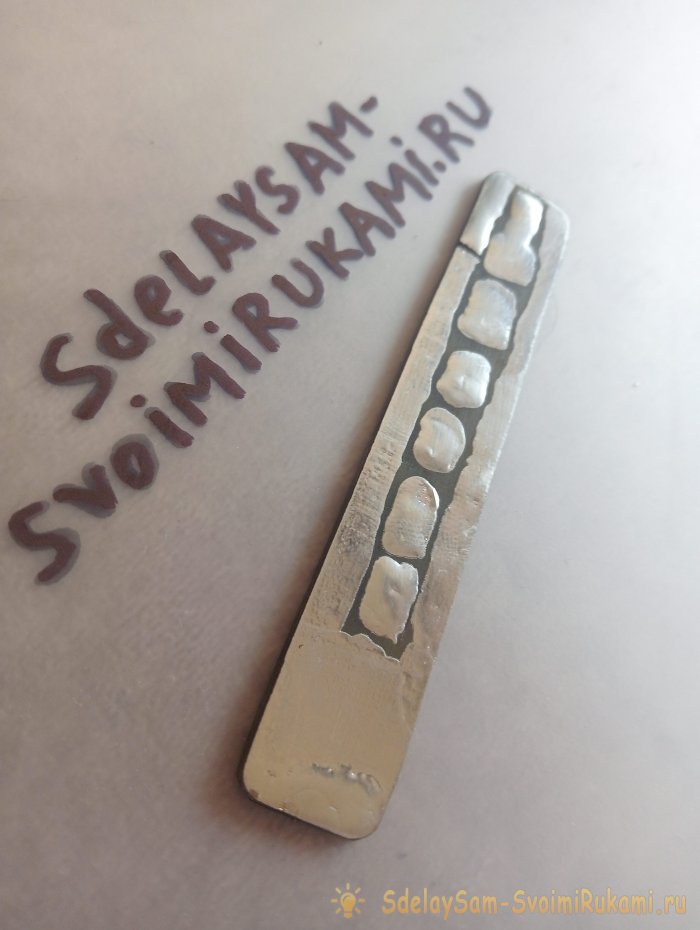

Выпилите из текстолита прямоугольник 88×15 мм, закруглите углы и зачистите фольгу. Нанесите лаком рисунок дорожек для посадочных площадок и протравите в растворе соли и медного купороса около 30 минут. После промывки и сушки облужьте контактные площадки.

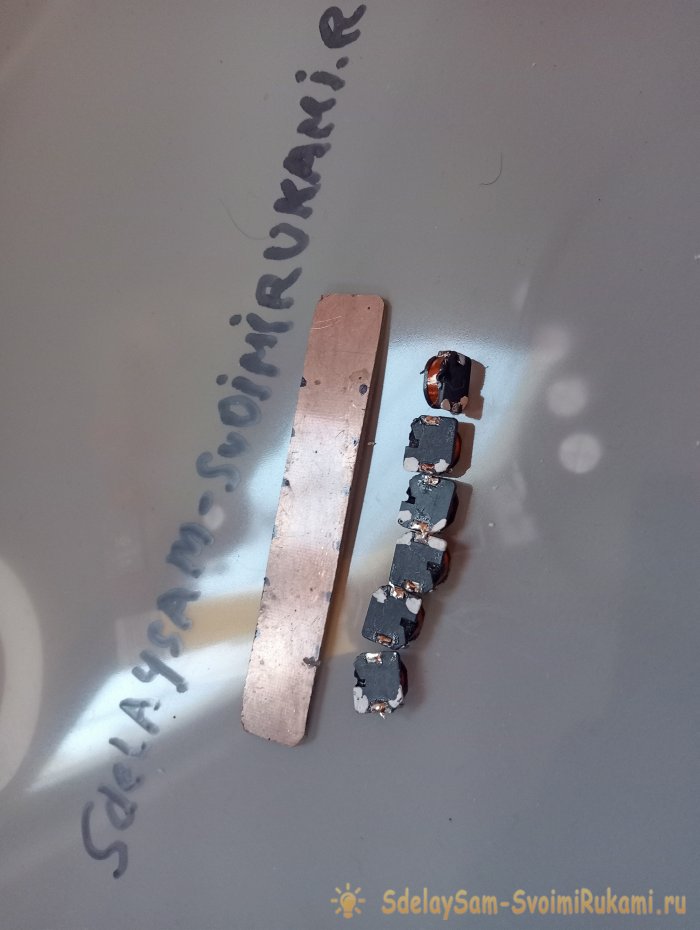

Аккуратно приклейте и припаяйте SMD‑индукторы так, чтобы их лепестки находились на одинаковом расстоянии под струнами. Для фиксации удобно использовать маленькие капли суперклея и проверять положение на грифе гитары. Припойте последовательно индукторы, соблюдая чередование полярностей.
Подключение экрана и контроль

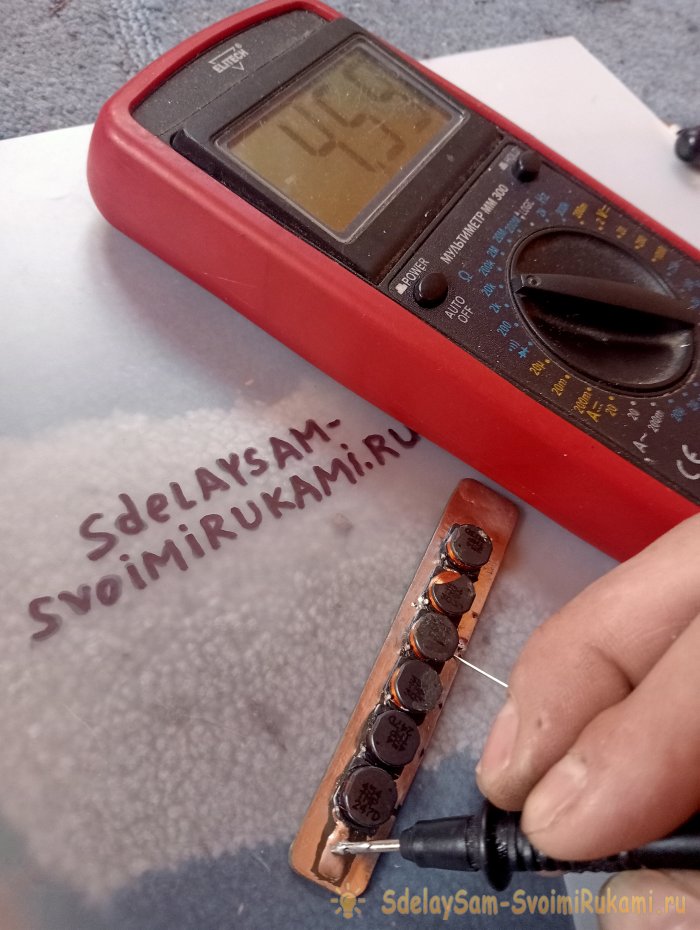

Пропаяйте экранированный провод: оплётка паяется к крайней дорожке и одновременно соединяется с медной подложкой платы, центральная жила — к средней дорожке (от начала первой катушки). Очень важно обеспечить надёжную землю экрана. Измерьте сопротивление: суммарное значение должно быть примерно в шесть раз больше сопротивления одной катушки.
Защита от микрофонного эффекта и финальная сборка

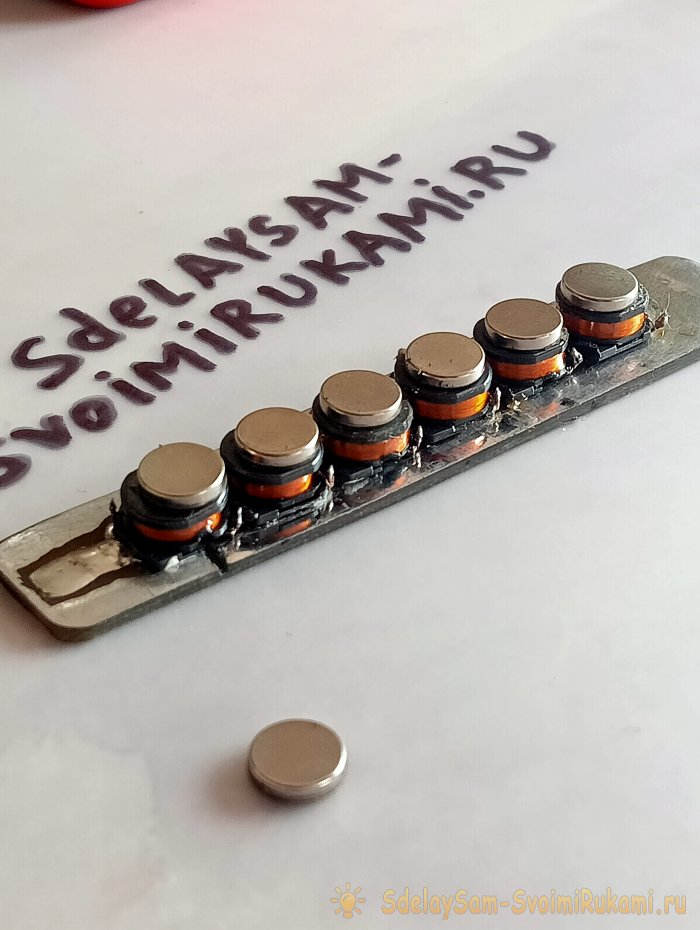

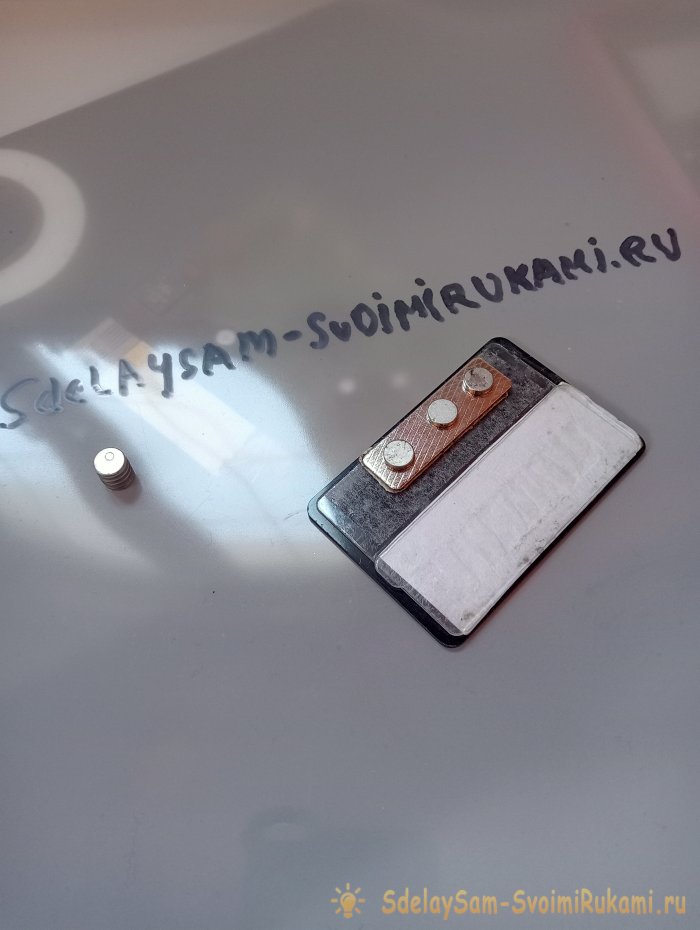

Чтобы избежать микрофонного эффекта (реакции конструкции на механические шумы), тщательно пропитайте плату суперклеем и хорошо просушите. При этом верхушки индукторов желательно не залить клеем. Затем прикрепите по одному магниту к каждой катушке и протестируйте звучание.

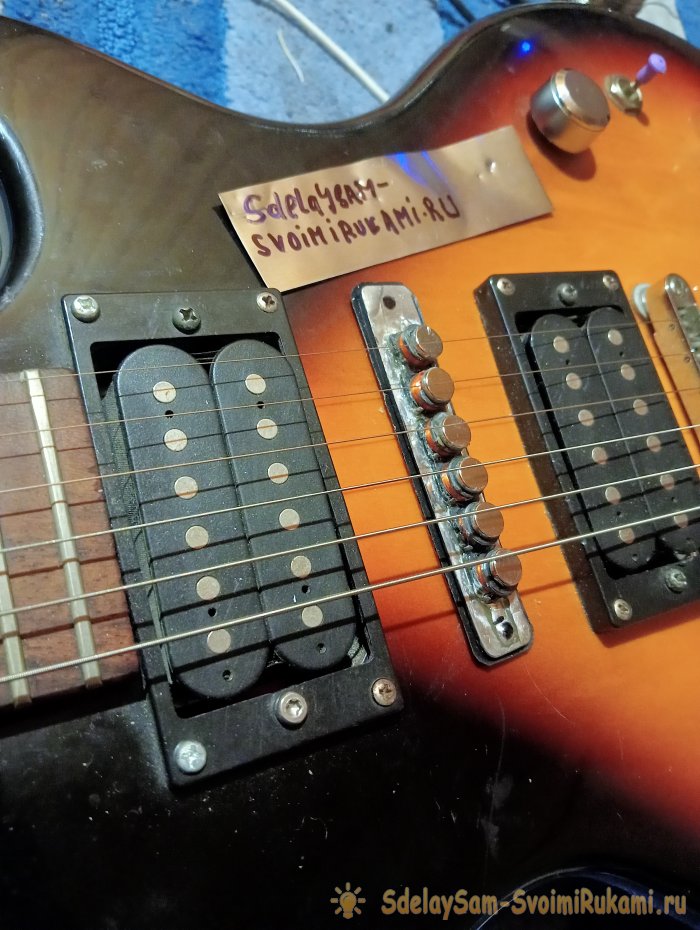

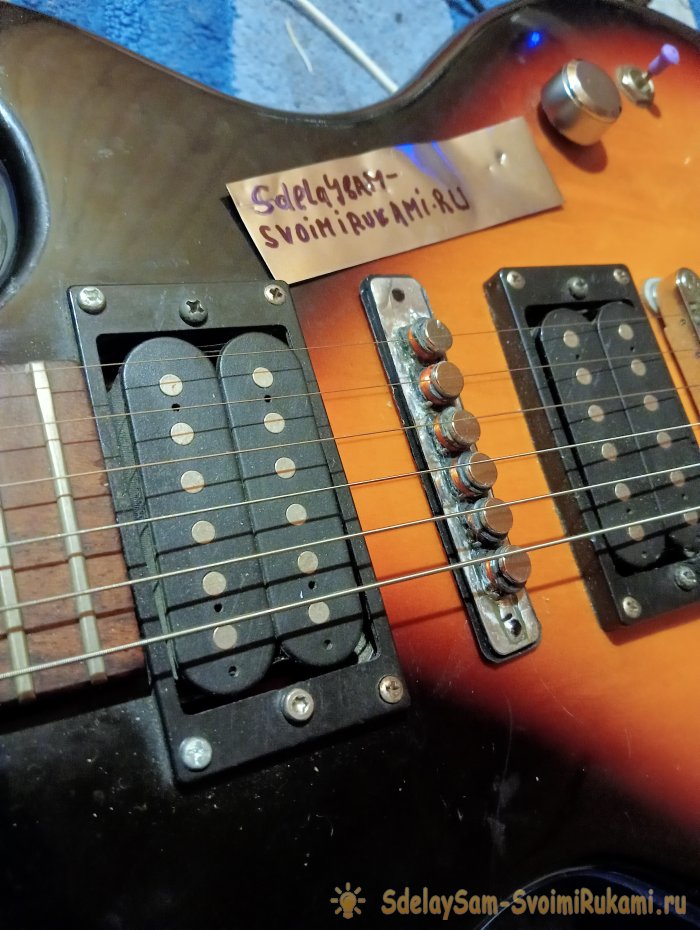

Расположение относительно порожка влияет на характер звука: ближе к грифу — плотнее и густее, ближе к звукоснимателю у порожка — звонче и прозрачнее. Экспериментируйте с расстоянием и высотой магнитов, чтобы подобрать нужный тембр.
Удачных экспериментов: конструкция проста, дешева и даёт полосу преимуществ — тонкая посадка, малый фон и сохранение «сингл‑характера» звука.
