Хочется, чтобы самодельный прибор выглядел не как набор деталей, а как готовый продукт? Красивые лицевая и задняя панели придают устройству законченный и «заводской» вид. Ниже — практическая инструкция, которую можно повторить дома, имея только компьютер и принтер; остальное — взаимозаменяемые подручные средства.

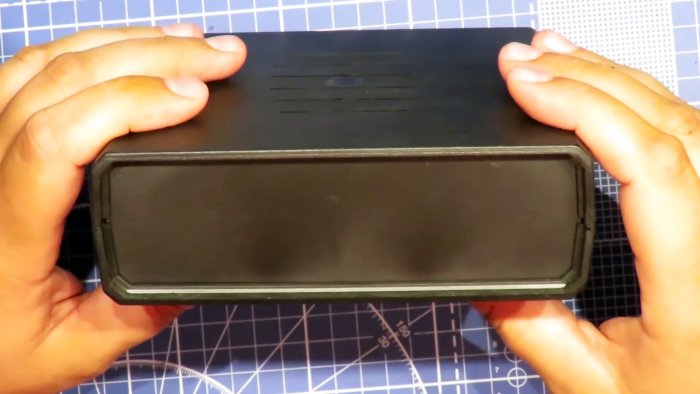

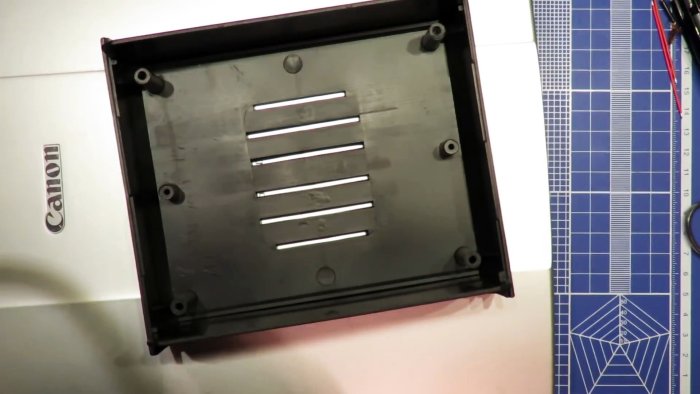

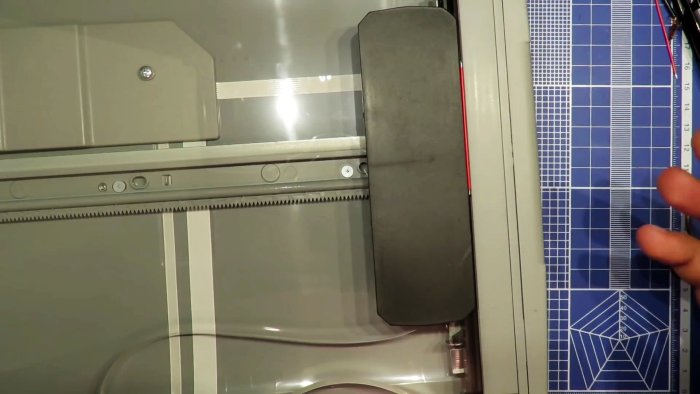

Для начала разберите корпус: отпустите саморезы и аккуратно разделите верхнюю и нижнюю половинки, отделив переднюю и заднюю панели. Чтобы получить точный шаблон, отсканируйте панель в масштабе 1:1 на сканере. Если сканера нет, можно сделать снимок на телефон, но потребуется подгонять размер в редакторе.

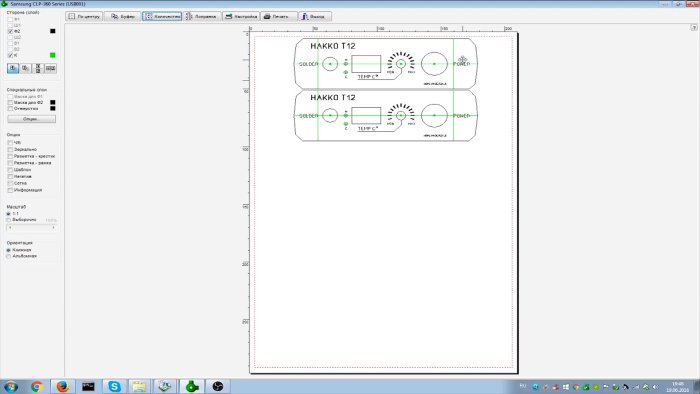

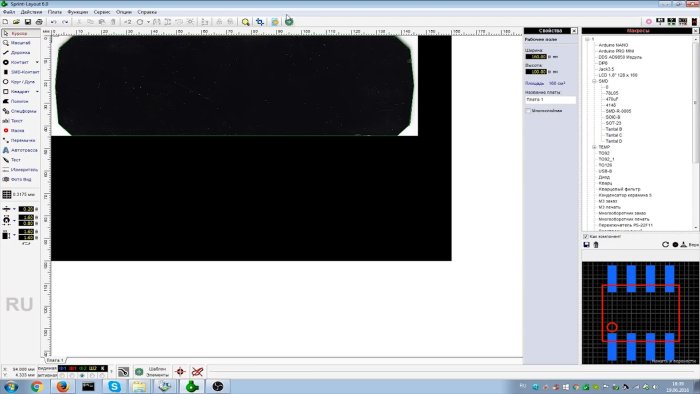

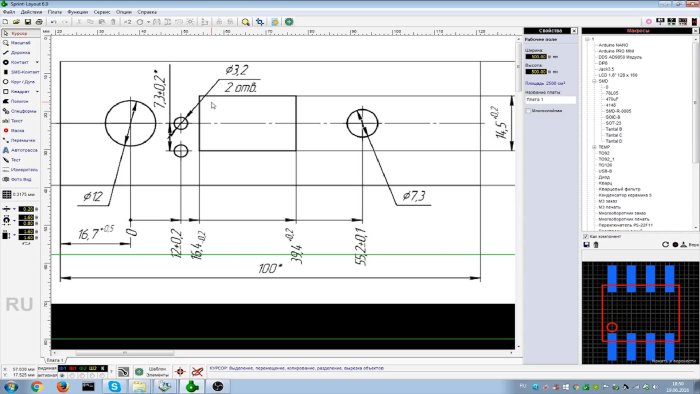

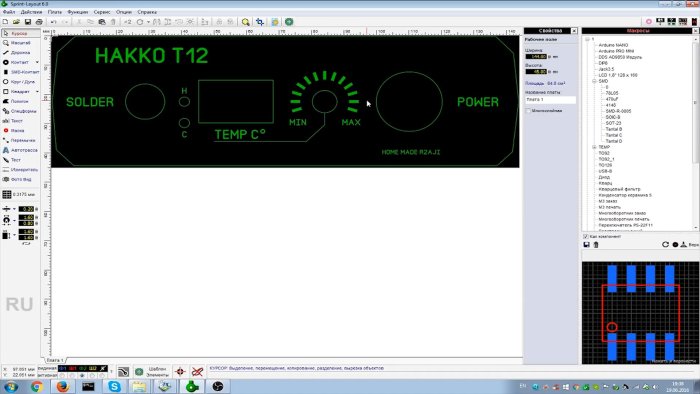

Откройте изображение в любом графическом редакторе. Если удастся найти готовый макет с размерами, наложите его и растяните до нужных размеров — так все отверстия и вырезы совпадут. Дорисуйте элементы: надписи, шкалы, метки под разъемы и органы управления.

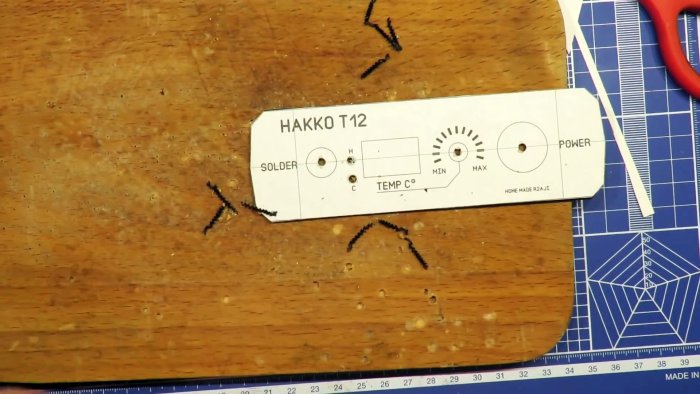

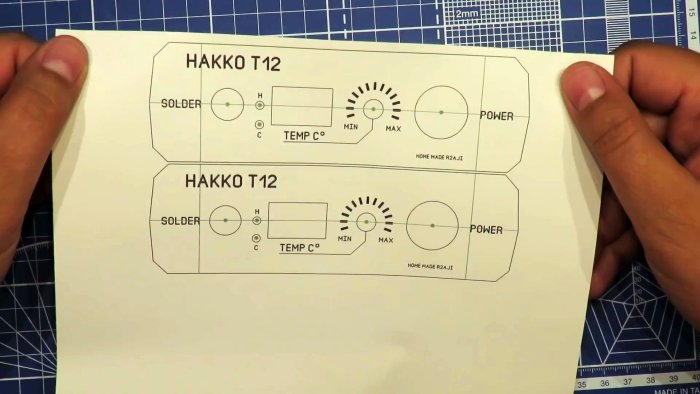

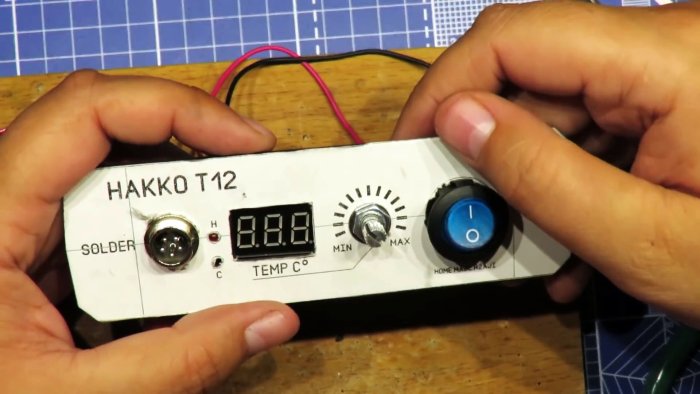

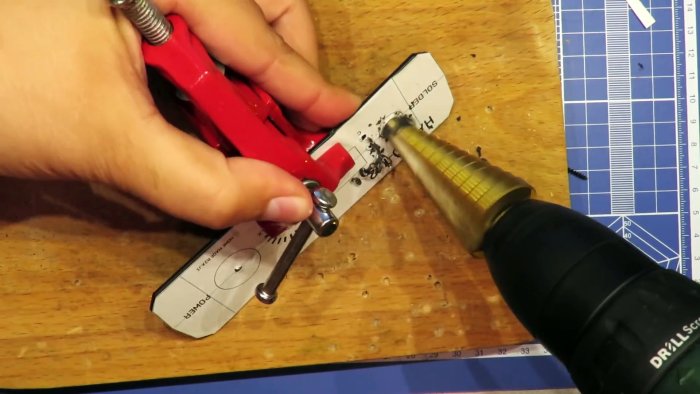

Распечатайте инвертированный вариант без заливок — это разметочный шаблон. Лучше использовать самоклеящуюся бумагу: вырезав контур и приклеив шаблон на панель, удобно высверливать и выпиливать отверстия точно по меткам. При работе с пластиком легче контролировать посадку элементов, но требуется аккуратность, чтобы не повредить панель.

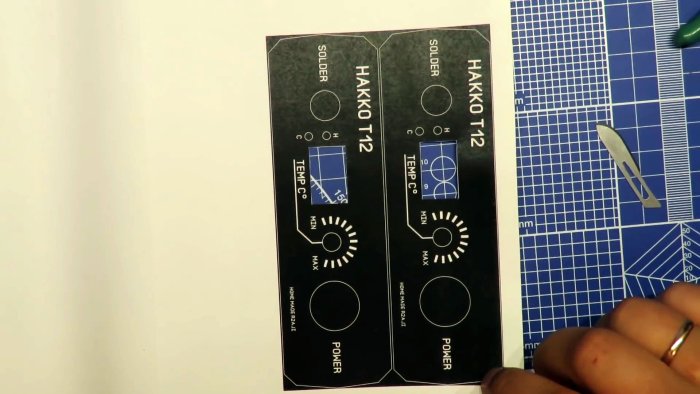

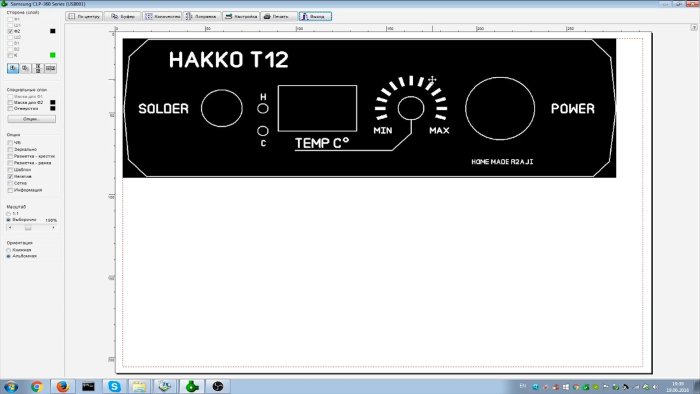

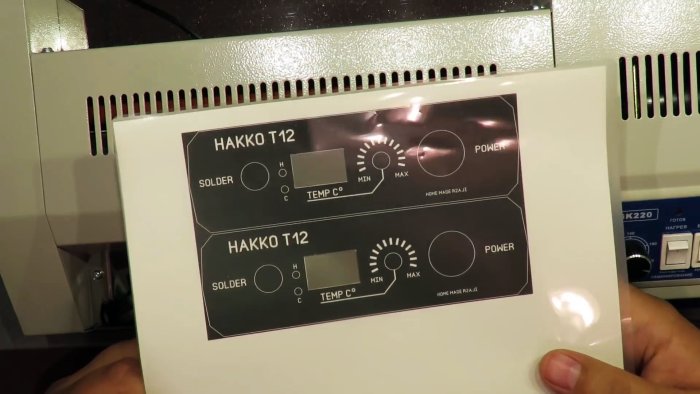

Когда все отверстия готовы и органы управления примерены, распечатайте окончательный вариант панели в полном цвете с заливкой. Для долговечности заламинруйте отпечаток: можно использовать ламинатор или аккуратно прогладить лист утюгом, а в крайнем случае — покрыть плотным прозрачным скотчем.

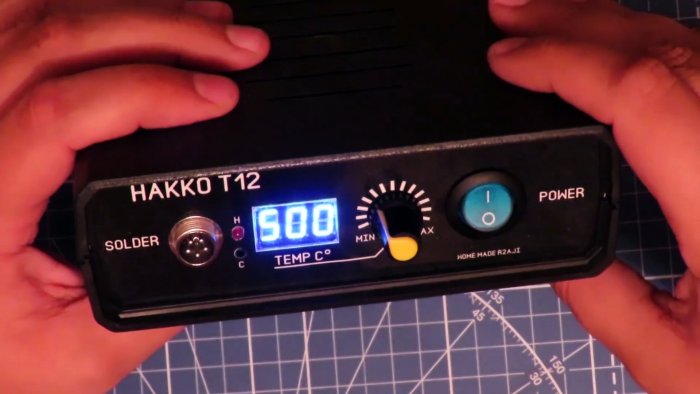

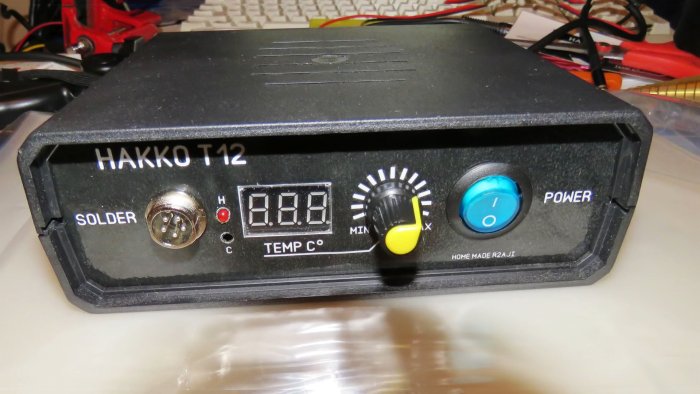

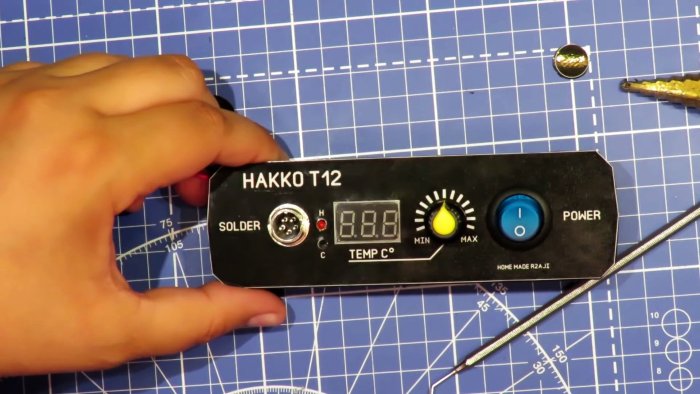

Вырежьте ламинированный макет по контуру и приклейте к панели. Установите ручки, переключатели и разъемы, подгоните элементы по месту. В результате получается аккуратная, яркая и практичная панель, которая превращает самодельный прибор в законченный продукт.
Короткий чек-лист
- Разберите корпус и извлеките панель.
- Отсканируйте панель 1:1 или сфотографируйте с последующей подгонкой.
- Подготовьте макет в графическом редакторе и нанесите все отметки.
- Распечатайте разметочный шаблон на самоклейке, вырежьте и высверлите отверстия.
- Распечатайте финальную версию, заламинируйте и приклейте.
- Установите органы управления и соберите прибор.
Для обладателей цветного принтера открываются дополнительные возможности: цветные панели выглядят намного эффектнее. Несложный набор инструментов и немного терпения — и ваш самодельный прибор будет выглядеть как готовая фабричная модель.
