Нужна точная настройка прибора, а под рукой только обычные детали? Покупка готового многооборотного потенциометра для корпуса часто затягивается из-за долгой доставки или высокой цены. Вы можете собрать надежный аналог самостоятельно из компонентов, которые есть в любой мастерской.
Внимание: при работе с электроникой соблюдайте технику безопасности. Перед установкой самодельной детали в прибор убедитесь, что питание отключено, а суперклей полностью высох во избежание короткого замыкания.
Что понадобится для работы
- Двойной переменный резистор (стандартный);
- Малогабаритный многооборотный потенциометр для монтажа на плату;
- Тонкая металлическая пластина или полоска;
- Суперклей;
- Инструменты: плоскогубцы, ножницы по металлу.
Пошаговая инструкция по сборке

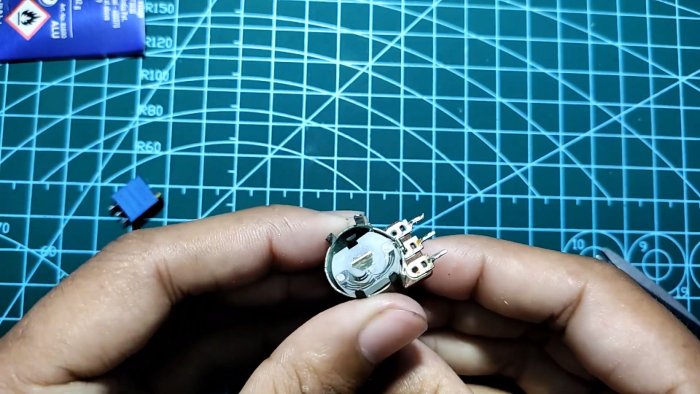

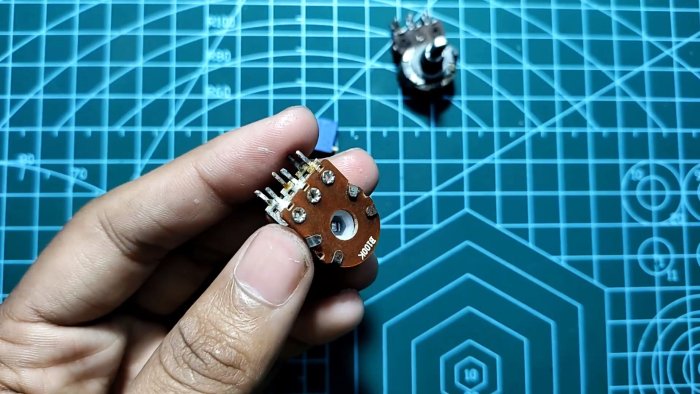

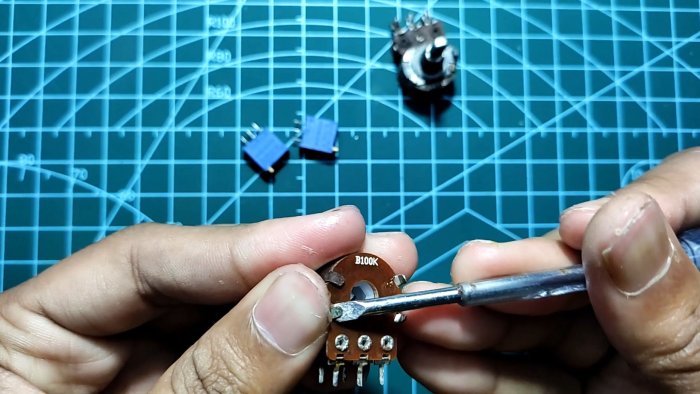

- Разберите двойной переменный резистор. Отогните крепежные скобы и временно извлеките первый резистивный элемент.

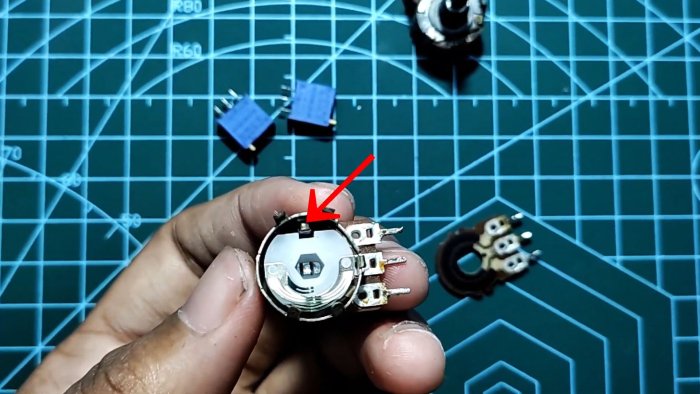

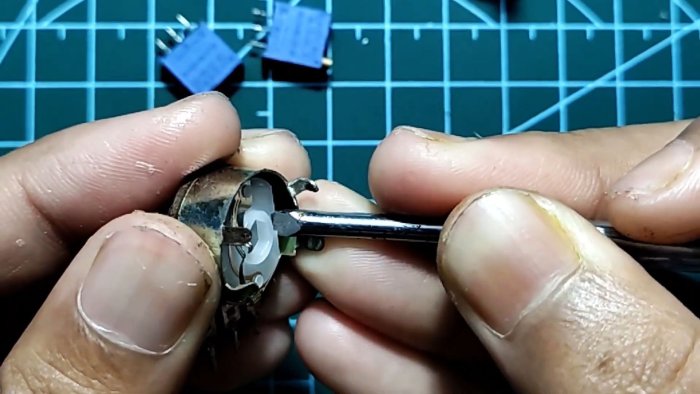

- Снимите ограничение хода. Найдите сбоку стопор (ограничитель) и подогните его. Токосъемник должен вращаться свободно на 360 градусов. Это база. Это основа.

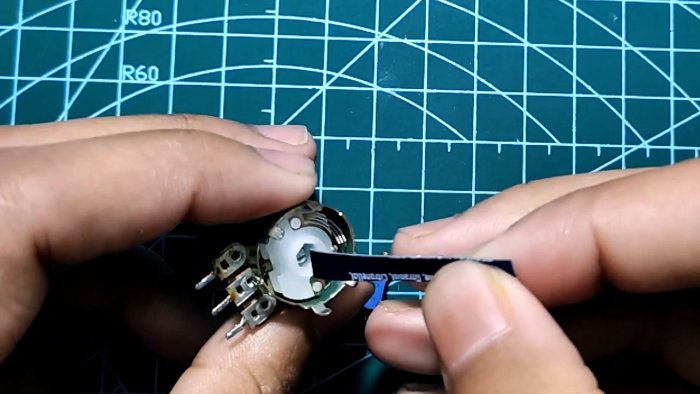

- Подготовьте привод. Вырежьте из тонкого металла узкую полоску. Вставьте ее в углубление в центре оси основной ручки.

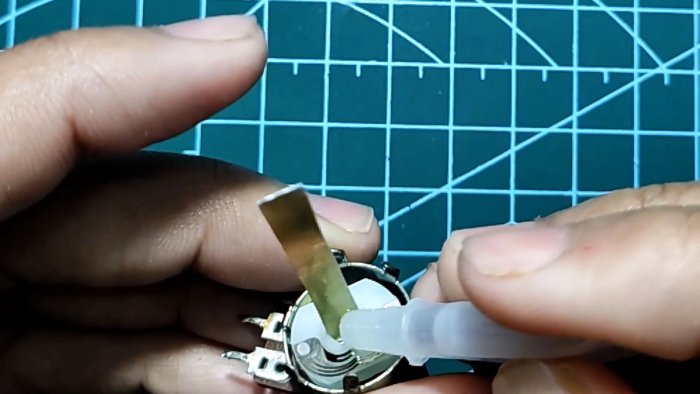

- Зафиксируйте деталь. Капните суперклей в углубление. Отрежьте лишний металл так, чтобы снаружи остался выступ длиной ровно 1 мм.

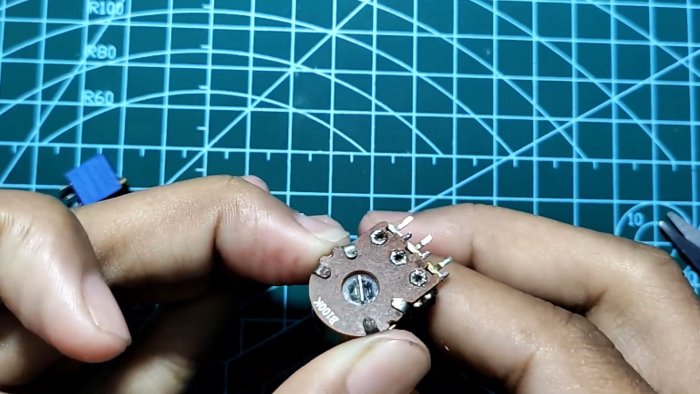

- Соберите корпус. Верните на место резистивный слой и закрепите скобы.

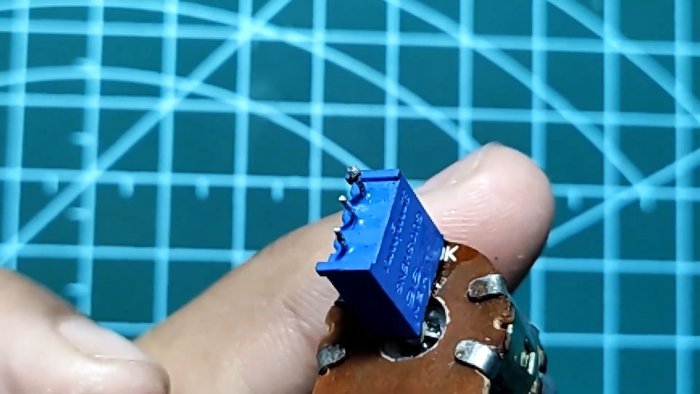

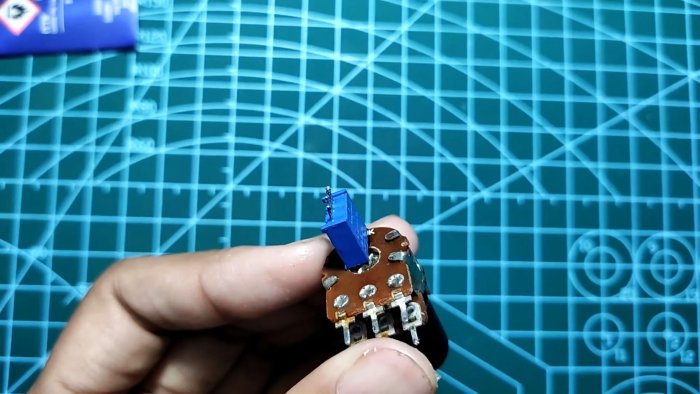

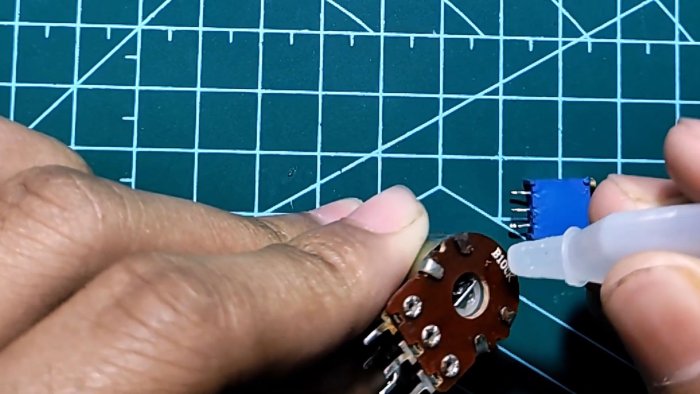

- Соедините механизмы. Нанесите клей на поверхность платы резистивного слоя. Установите подстроечный потенциометр сверху так, чтобы металлический выступ попал в прорезь его ручки.

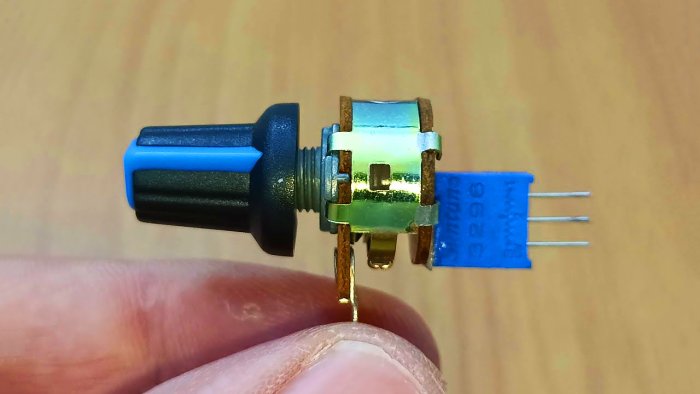

Теперь при вращении внешней ручки усилие передается на внутренний высокоточный механизм. Вы получили полноценный многооборотный регулятор для установки в корпус. А какие самодельные детали выручали вас при сборке корпусов?
