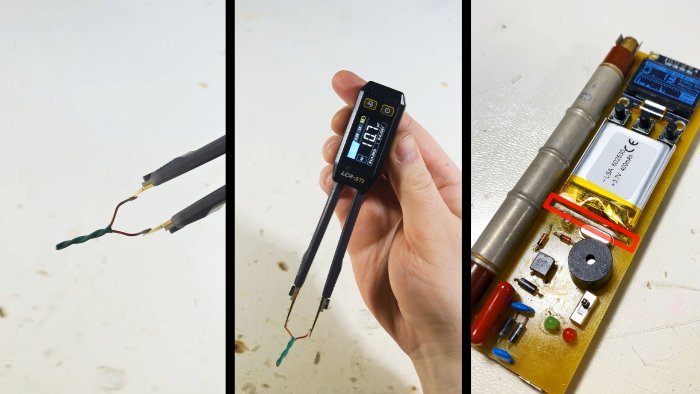

Нужен конденсатор на несколько пикофарад для самодельного дозиметра или микрофона, а под рукой только гора проводов? Не тратьте время на поиски в магазинах радиодеталей. Собрать рабочий компонент можно буквально из подручного мусора за 5 минут.
Внимание: при работе с электроникой соблюдайте технику безопасности. Убедитесь, что устройство обесточено, прежде чем вносить изменения в схему или заменять компоненты.
Способ 1: Скрутка из медных проводов
Этот метод идеально подходит для создания емкости от 11 до 50 пФ. Лаковая изоляция провода здесь выступает в роли диэлектрика.

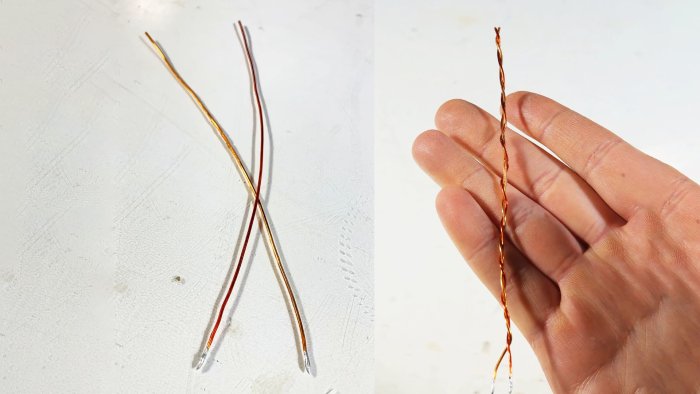

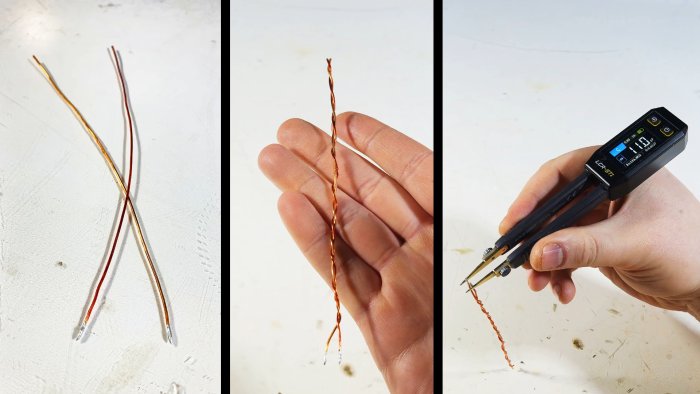

- Возьмите два отрезка медного провода в лаковой изоляции.
- Плотно скрутите их между собой для обеспечения максимального прилегания.
- Замерьте емкость: пара сантиметров такой скрутки дает примерно 10–11 пФ.

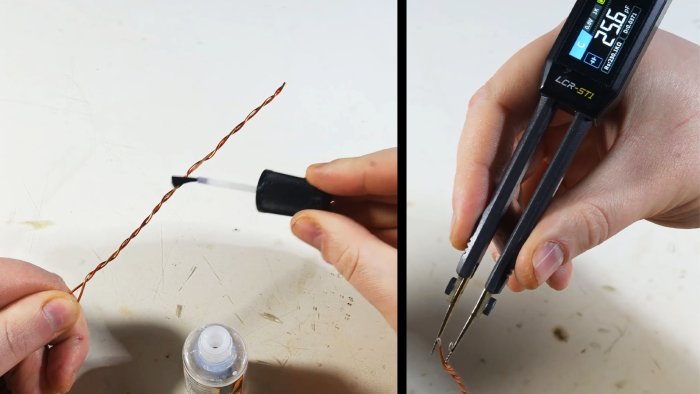

- Для увеличения емкости до 25 пФ покройте скрутку лаком в несколько слоев.

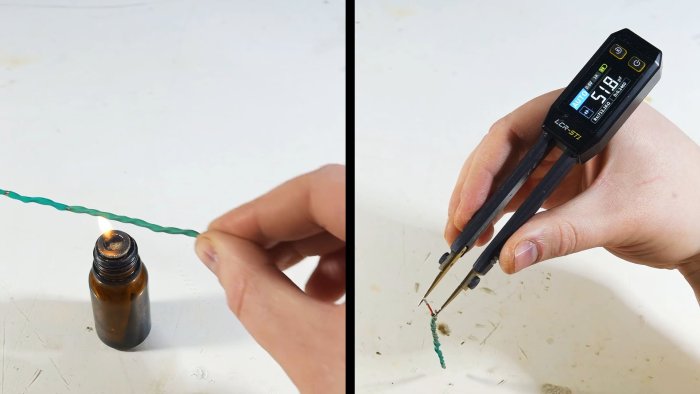

- Чтобы довести значение до 51 пФ, поместите заготовку в термоусадочную трубку.
Способ 2: Использование фольгированного текстолита
Если в арсенале есть обрезки плат, можно изготовить конденсатор на 8 пФ и выше.
- Вариант со скальпелем: Возьмите кусок текстолита с односторонним медным покрытием. Сделайте аккуратный разрез медного слоя скальпелем — две разделенные области станут обкладками.
- Вариант с двусторонним текстолитом: Обычный лист с медью с двух сторон уже является конденсатором, способным накапливать заряд.
Эти решения надежны. Проверено в схемах. Работает безотказно.
Использовали ли вы когда-нибудь самодельные компоненты в своих проектах или предпочитаете только заводские детали?
