Ваш старый аккумулятор стал быстро разряжаться, а реальная емкость остается загадкой? Не тратьте время на сложные расчеты с амперметром и секундомером. Соберите простой автоматический измеритель на базе недорогого модуля ZB2L3, который сделает всю грязную работу за вас.
Внимание: Литий-ионные аккумуляторы пожароопасны при повреждении или неправильном подключении. Работайте в проветриваемом помещении, не допускайте короткого замыкания и не оставляйте включенное устройство без присмотра.
Что понадобится для сборки

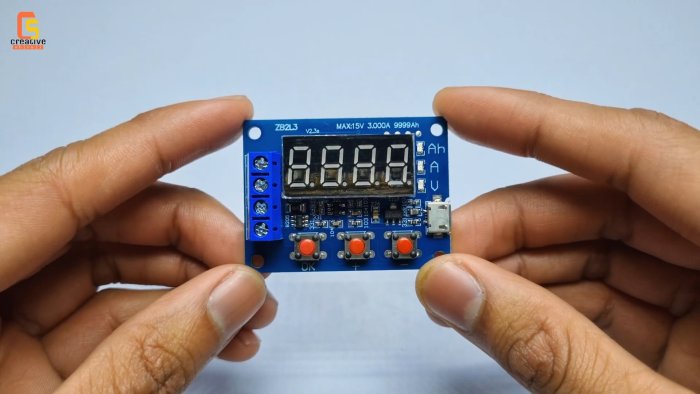

- Модуль ZB2L3 (поддерживает АКБ от 1,2 до 12 В);
- Бокс (холдер) для аккумулятора типа 18650;
- Основание из ПВХ или пластика;
- Два нагрузочных резистора (5 Вт, 7,5 Ом);
- Неодимовые магниты и провода для выносных контактов.
Пошаговая инструкция по монтажу

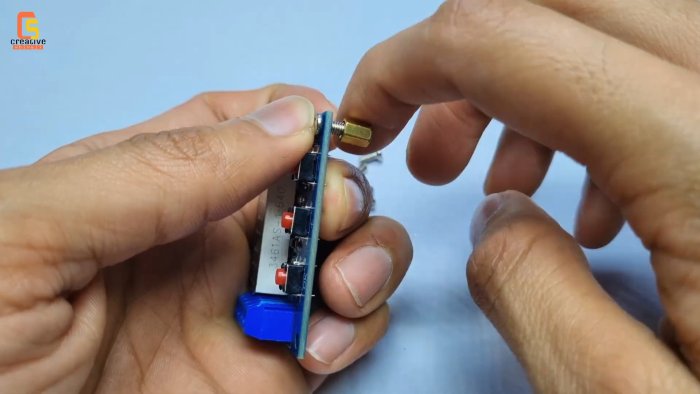

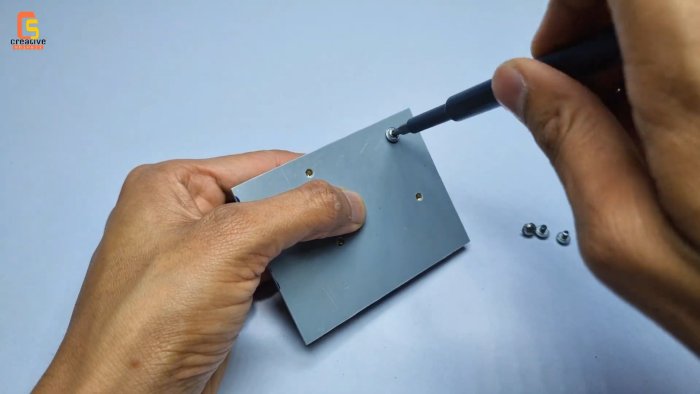

- Закрепите модуль ZB2L3 на пластиковом основании, используя комплектные стойки и винты.

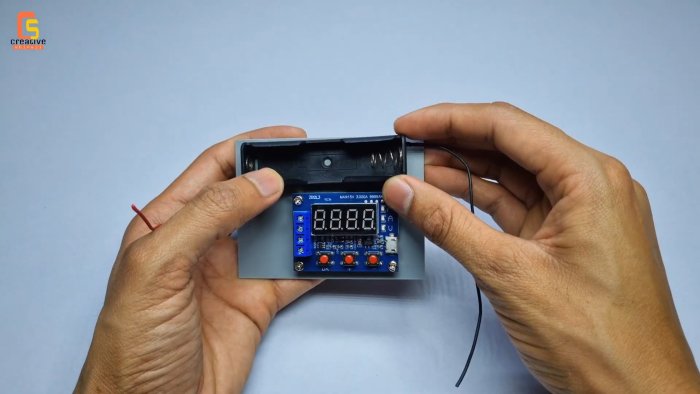

- Приклейте бокс для АКБ рядом с платой на суперклей.

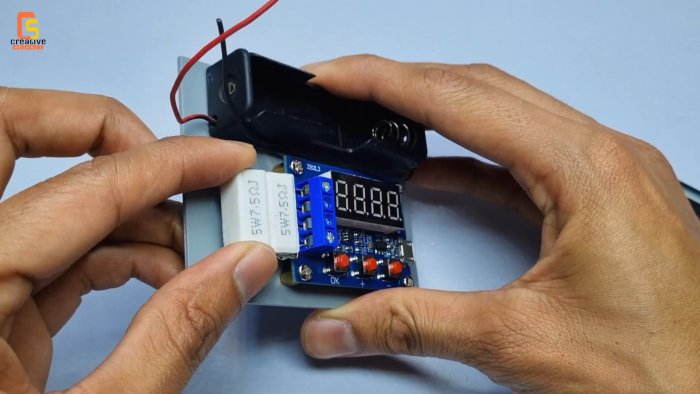

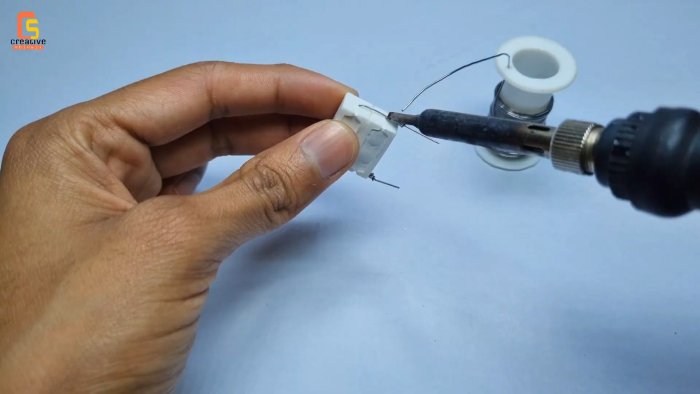

- Соедините два комплектных резистора параллельно между собой.

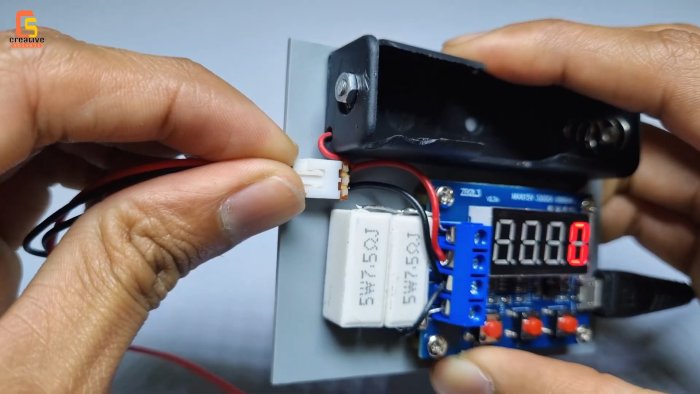

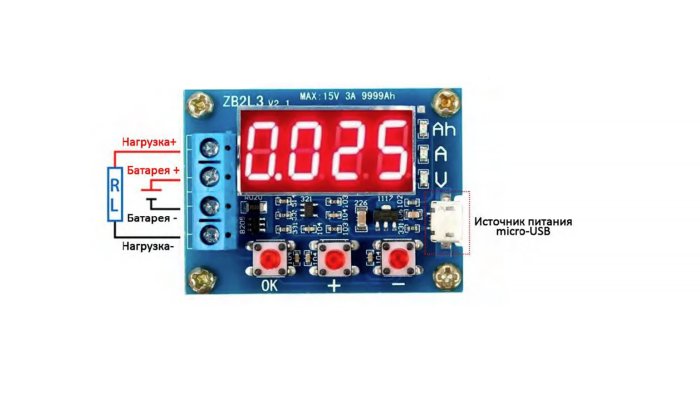

- Подключите резисторы к соответствующим клеммам винтовой колодки модуля.

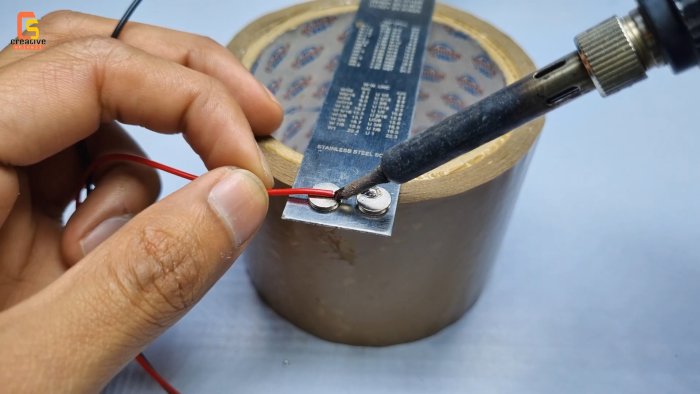

- Припаяйте провода к неодимовым магнитам для создания универсальных контактов под любой тип батарей.
Запуск и проведение замера

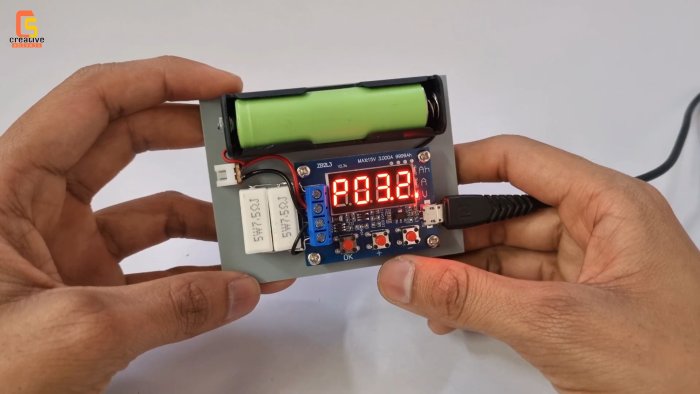

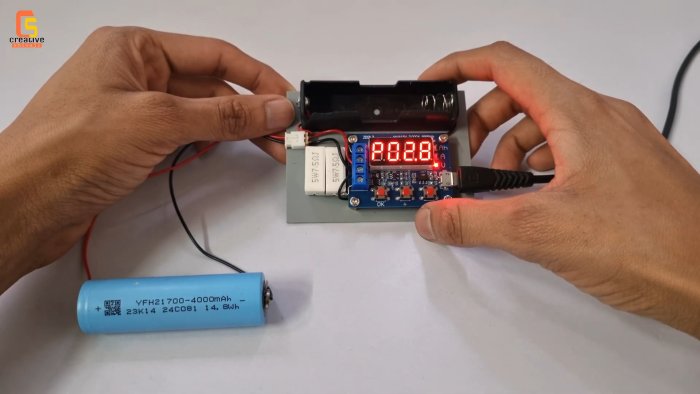

Установите аккумулятор в бокс. Подключите питание к модулю через разъем micro-USB. Выберите конечное напряжение разряда кнопками (обычно 3.0В для Li-ion) или используйте авторежим. Нажмите пуск.
Ждите окончания процесса. Это важно. Не размыкайте цепь.

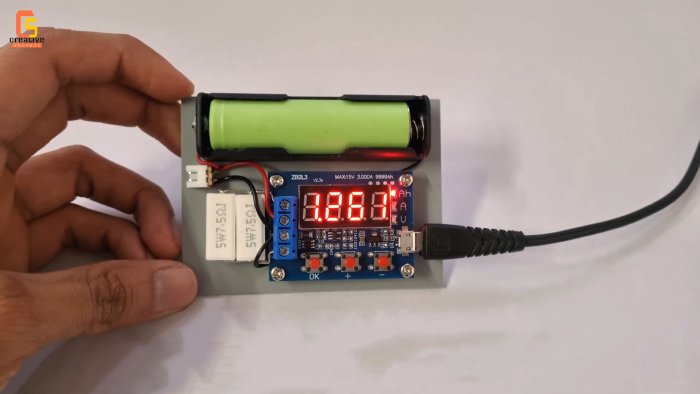

Когда цифры на дисплее замигают — тест окончен. На экране отобразится реальная емкость в А/ч. Проверяли ли вы свои китайские аккумуляторы на соответствие заявленным характеристикам?
