Как превратить старую зарядку в простой измеритель до 30 В

Старое блок-питание от телефона можно не выбрасывать — из него легко сделать удобный прибор для проверки стабилитронов, светодиодов, оптронов и поиска обрывов в многожильных кабелях. Главное изменить выходное напряжение и добавить вольтметр с измерительным входом.

Что понадобится

• Старый зарядник 5 В (на сетевом шнуре)

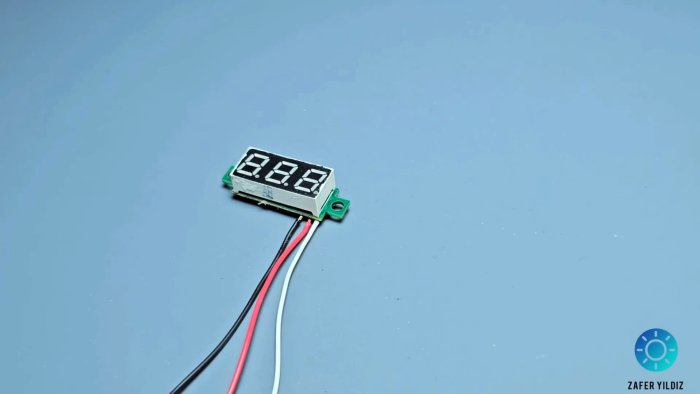

• Модуль трёхпроводного вольтметра
• Щупы от мультиметра или провода с крокодилами
• Резистор 10 кОм
• Конденсатор 2,2 µF 400 В
• Два стабилитрона на 12 В и 18 В (в сумме дают ~30 В)
• Паяльник, припой, изолента или термоусадка, горячий клей

Идея и принцип работы

Стандартная зарядка выдаёт около 5 В. Чтобы получить около 30 В, выпаивают штатный ограничительный стабилитрон и конденсатор, затем впаивают последовательно два стабилитрона 12 В и 18 В и устанавливают высоковольтный конденсатор 2,2 µF на 400 В. Трёхпроводной вольтметр питается от блока, а его белый провод используется как измерительный вход через резистор 10 кОм. При разомкнутых щупах вольтметр показывает ~30 В, при подключении компонента — напряжение его работы.

Пошаговая инструкция

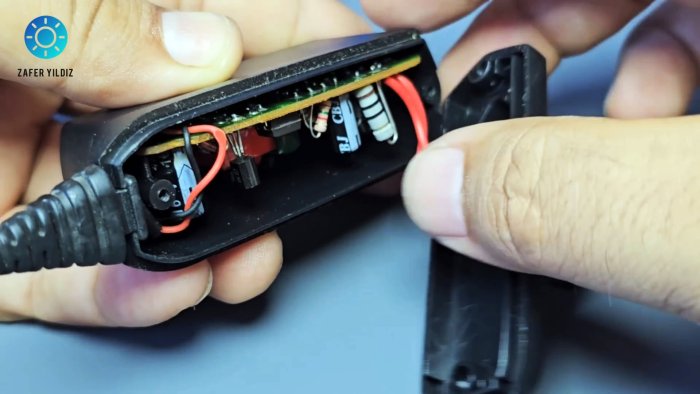

1. Откройте корпус зарядного устройства — обычно нужно выкрутить два боковых винта и аккуратно разъединить половинки корпуса.

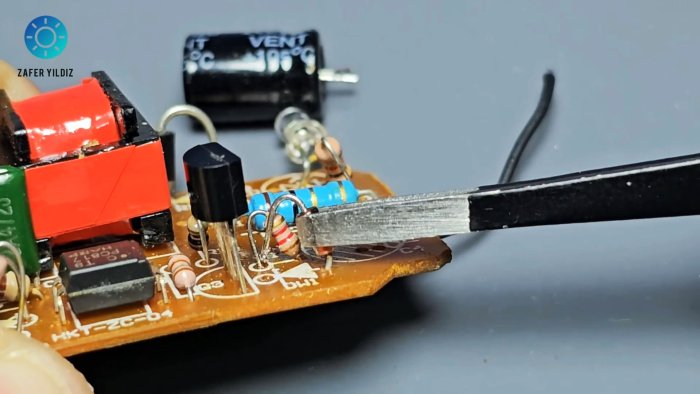

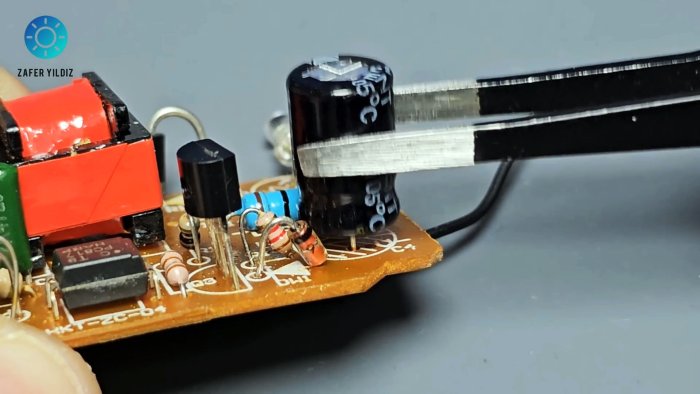

2. Найдите и выпаяйте выходной электролитический конденсатор (часто он на номинал 10 В) и штатный стабилитрон (~5 В).

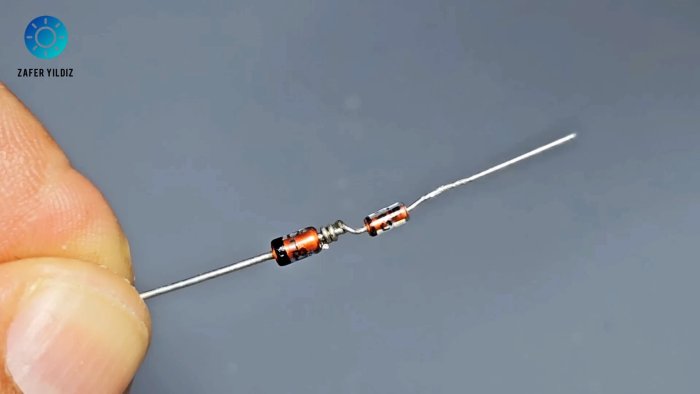

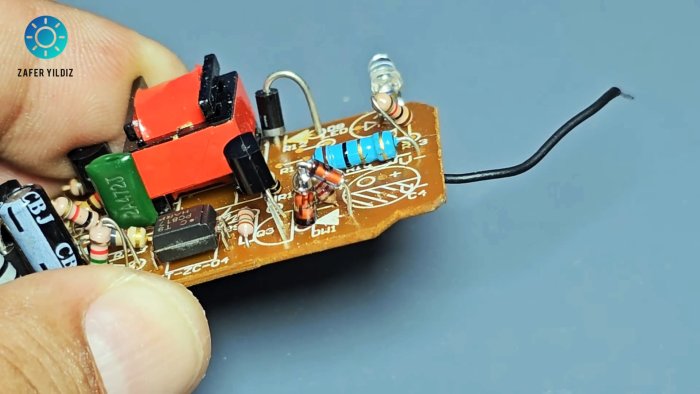

3. Спаяйте последовательно два стабилитрона на 12 В и 18 В и впаяйте эту цепочку вместо прежнего стабилитрона. В результате суммарное ограничение составит около 30 В.
4. Впаяйте новый конденсатор 2,2 µF 400 В на место старого, соблюдая полярность.

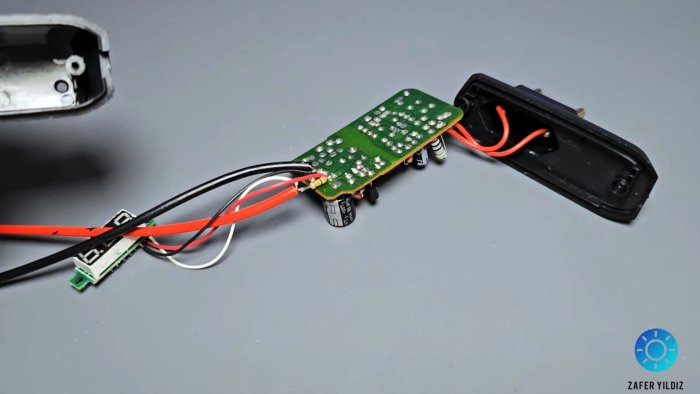

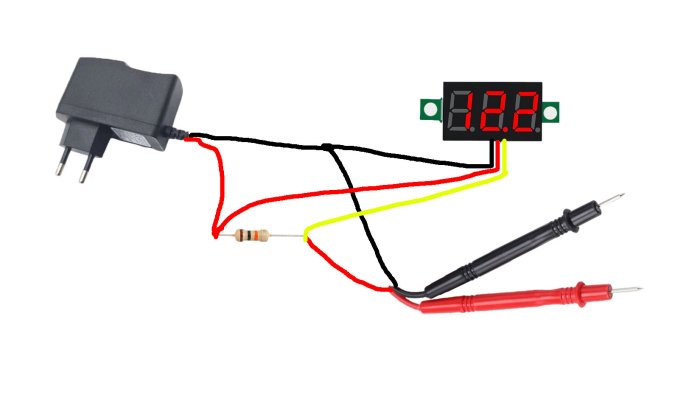

5. Подключите модуль трёхпроводного вольтметра: красный и чёрный — питание модуля (к + и − платы), белый — измерительный вход.

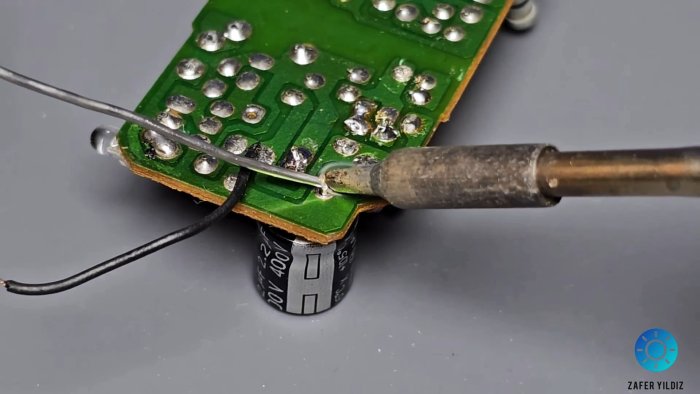

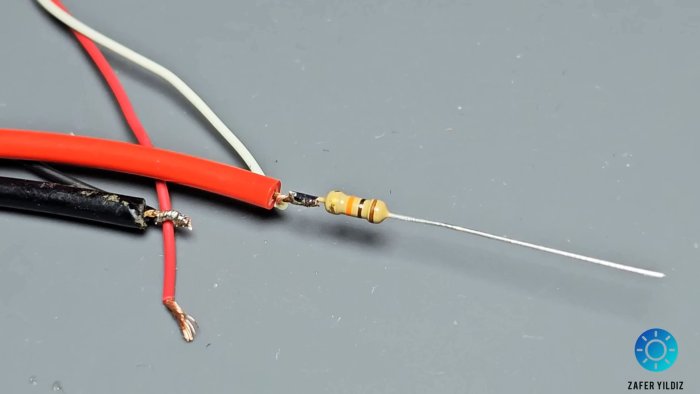

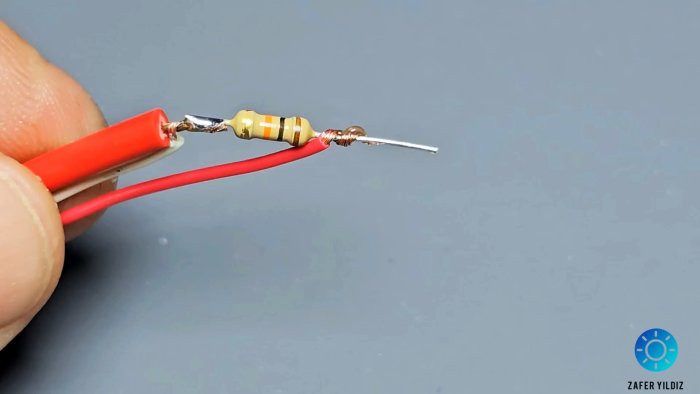

6. Припаяйте резистор 10 кОм между плюсом платы и измерительным входом (красный вывод вольтметра). Чёрный вывод вольтметра соедините с минусом платы.

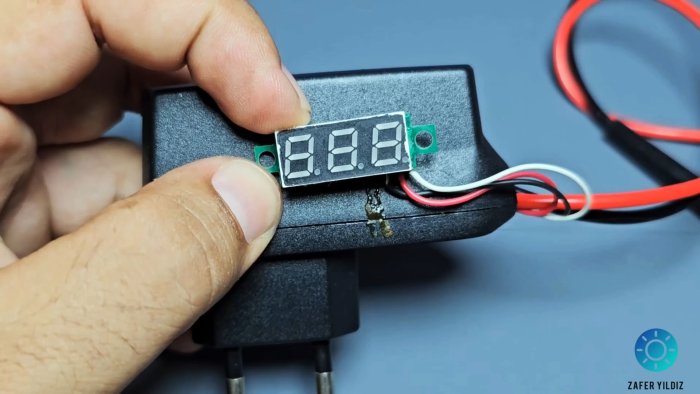

7. Хорошо изолируйте все провода и резистор (термоусадкой или изолентой). Соберите корпус обратно, закрепите вольтметр горячим клеем на боковой стенке корпуса.

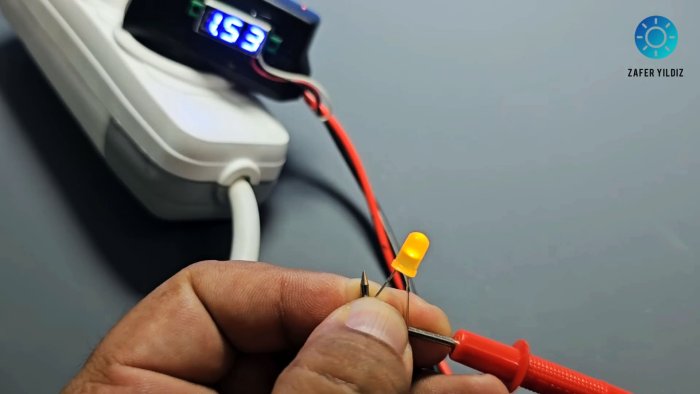

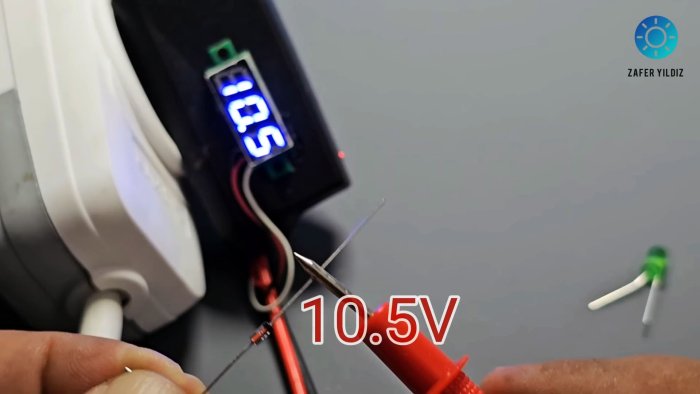

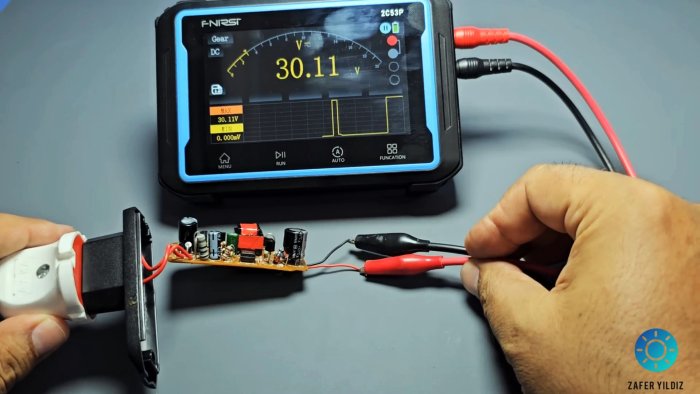

8. Подайте питание и проверьте: при разомкнутых щупах вольтметр должен показывать около 30 В. Подключая светодиод, стабилитрон или другой компонент, вы увидите падение напряжения до рабочего значения.

Практические советы и безопасность

Работая с сетевым питанием и высоким внутренним напряжением, соблюдайте меры безопасности: отключайте устройство от сети перед паяльными работами, надежно изолируйте места соединений и не прикасайтесь к оголённым контактам при включённом приборе. Используйте подходящий конденсатор с запасом по напряжению (400 В указан для надежности).

Получившийся прибор прост в использовании и полезен в мастерской: он позволяет оперативно проверять рабочие напряжения стабилитронов, светодиодов и других компонентов, а также помогает искать целые жилы в многожильных кабелях.
