Как изготовить печатную плату дома: четыре рабочих метода

Создание собственной электроники начинается с основы. Печатная плата.

Изготовить её самостоятельно — не фантастика. Это практичный навык, экономящий время и средства на этапе прототипирования. Позволяет быстро тестировать идеи и вносить коррективы. Даже новичок справится, проявив аккуратность.

Мгновенная плата для простых схем

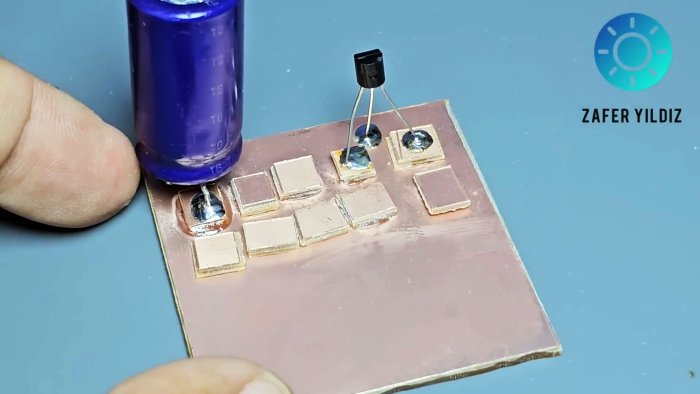

Нужен результат сейчас? Этот метод обходится без травления. Возьмите два куска фольгированного стеклотекстолита.

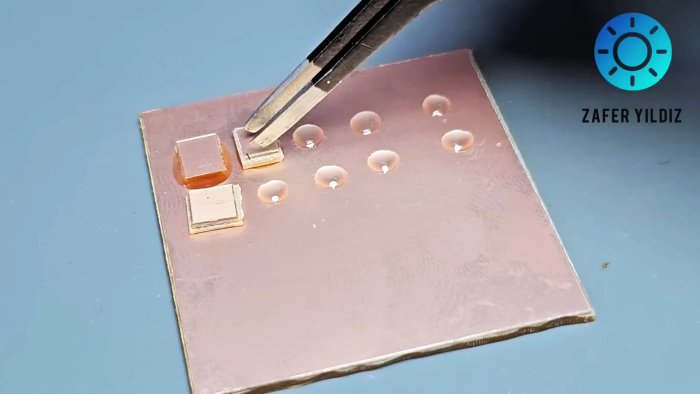

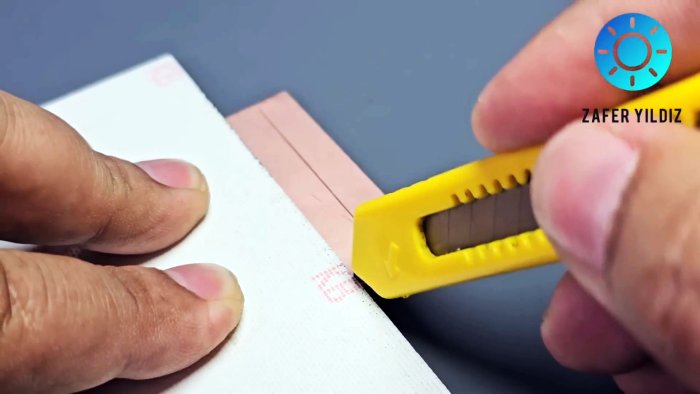

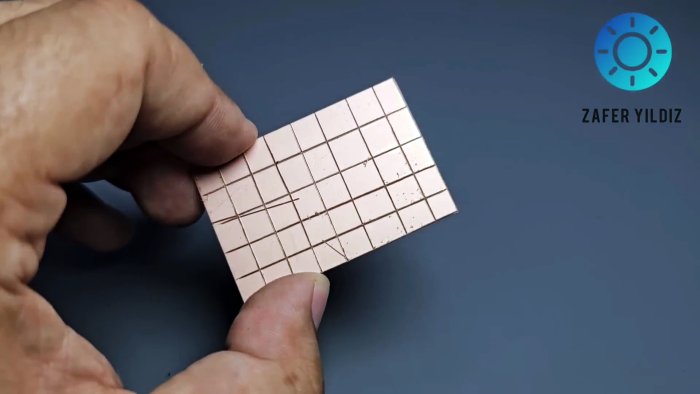

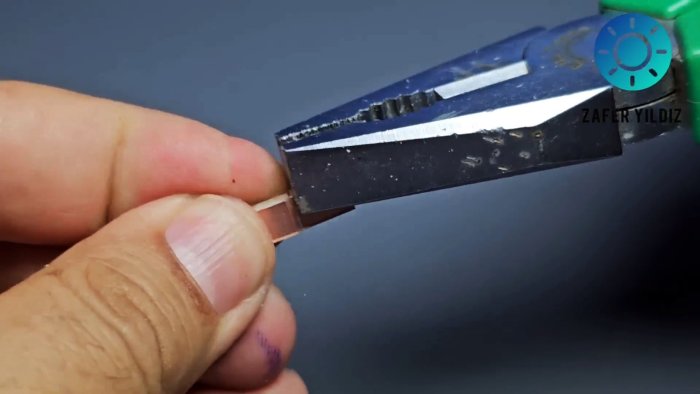

На одном канцелярским ножом прорежьте сетку. Аккуратно разломите заготовку на изолированные квадраты. Приклейте их суперклеем ко второму листу текстолита, формируя контактные площадки. Основа готова.

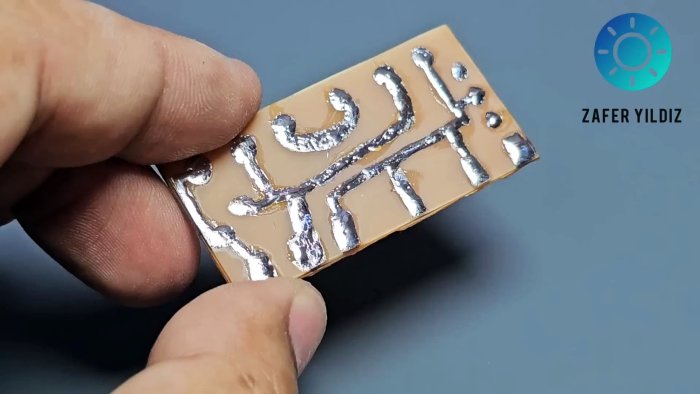

Нижний слой служит общим проводом. На верхние площадки паяются компоненты.

Рисунок маркером: просто и быстро

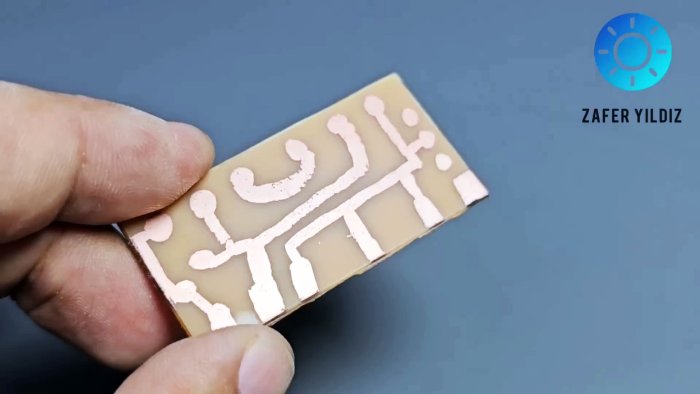

Схема посложнее? Используйте перманентный маркер. Метод не требует принтера.

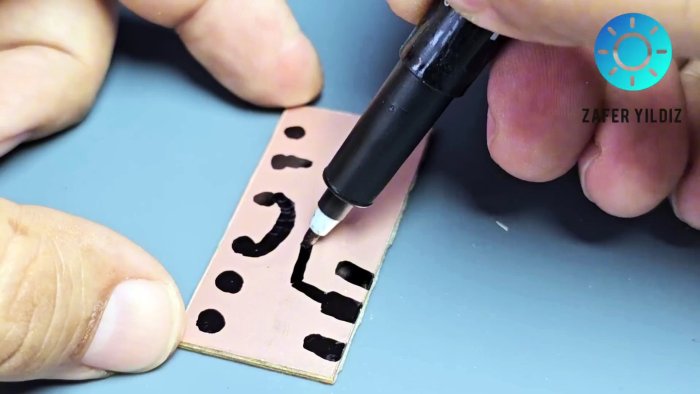

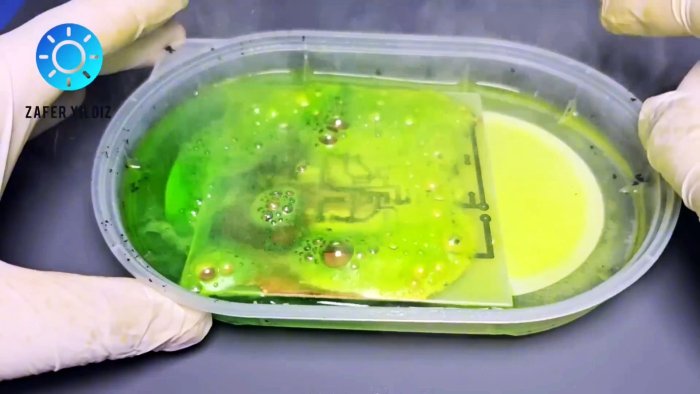

Нанесите рисунок проводников прямо на зачищенную медную фольгу. Контур должен быть чётким. После этого плату травят в растворе. Защищённый маркером металл останется.

Остатки краски смываются спиртом.

Классика: лазерно-утюжная технология (ЛУТ)

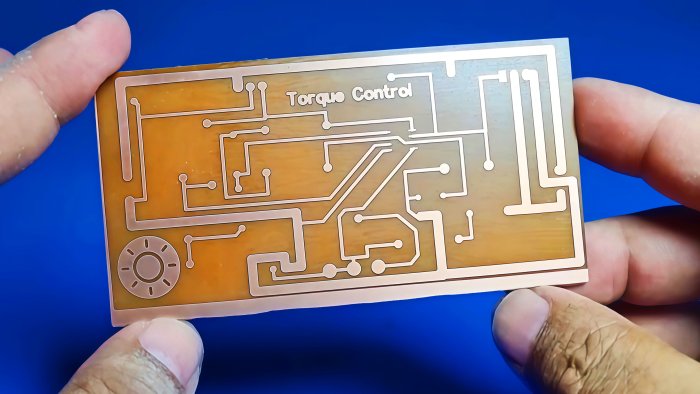

Этот способ даёт точность. Потребуется лазерный принтер и умение работать с CAD-программами.

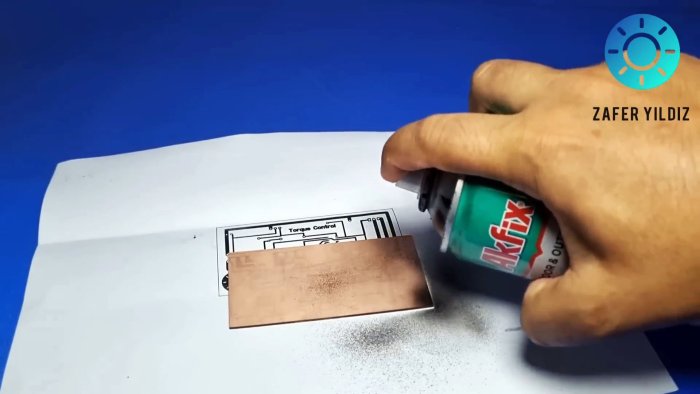

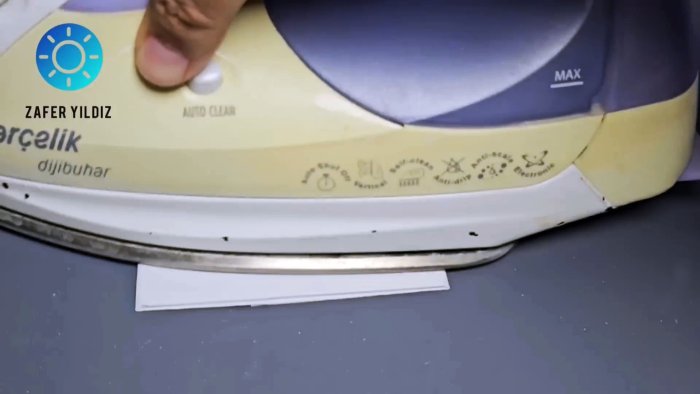

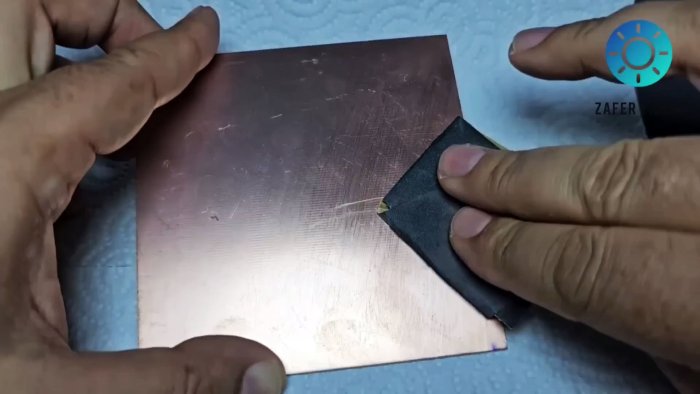

Схему печатают на глянцевой бумаге. Текстолит тщательно зачищают и обезжиривают. Бумагу с тонером прикладывают к меди и проглаживают горячим утюгом.

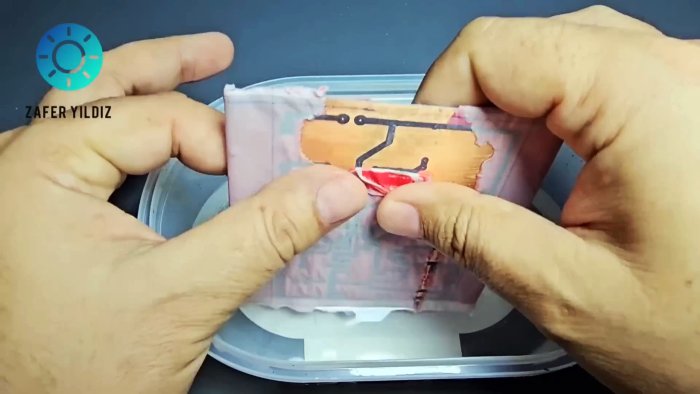

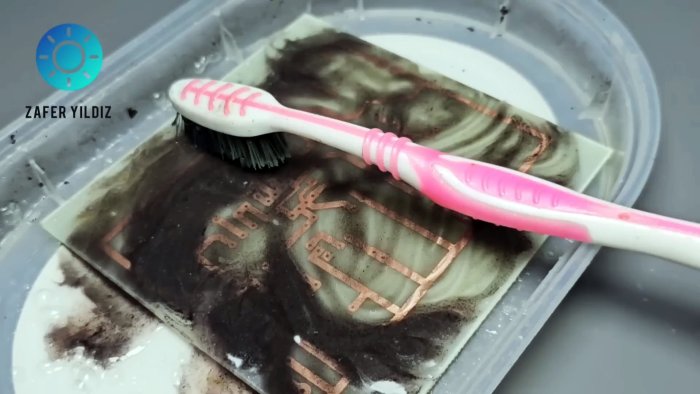

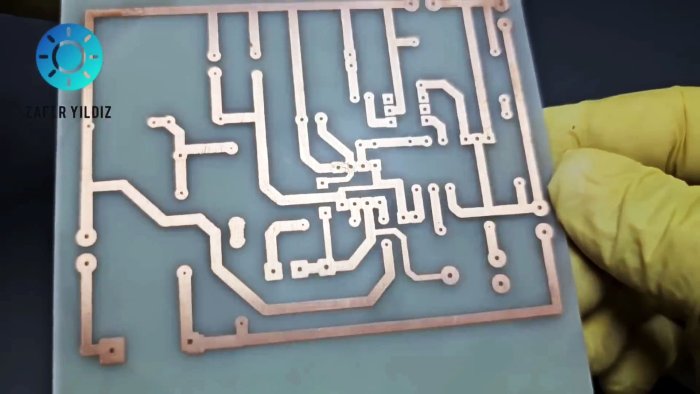

Расплавленный тонер переносится на фольгу. Бумагу размачивают и удаляют. Далее — стандартное травление. Тонер смывают. Результат — аккуратные дорожки.

Использование лазерного гравера

Метод для тех, у кого есть оборудование. Он исключает этап переноса.

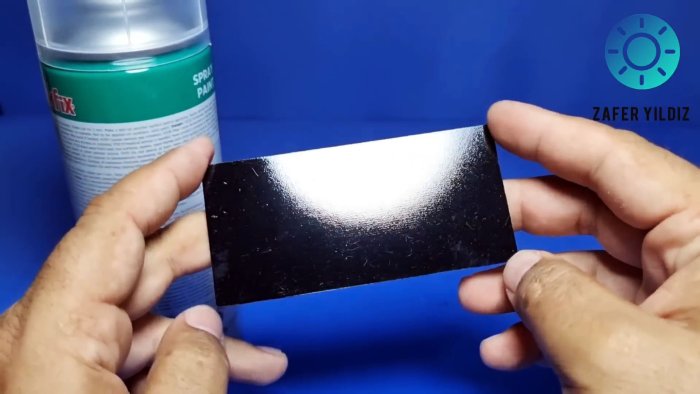

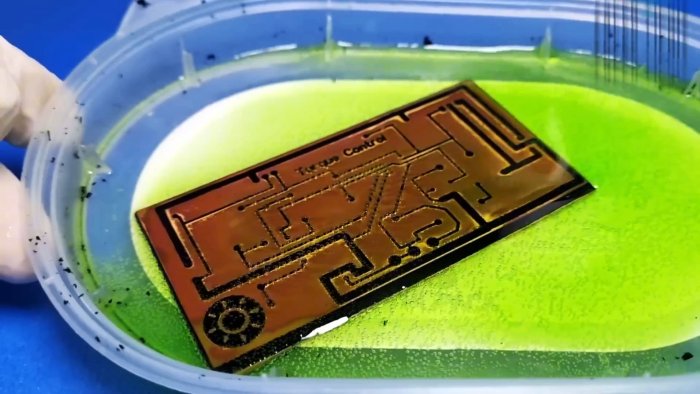

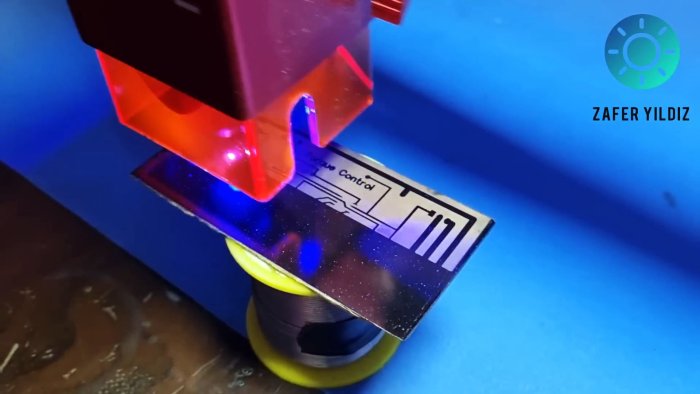

Плату покрывают чёрной эмалью. Лазерным гравером выжигают рисунок, удаляя краску с нужных участков. Затем заготовку помещают в травильный раствор.

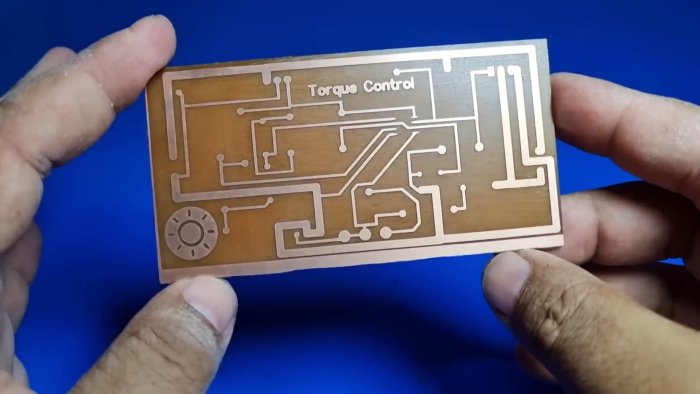

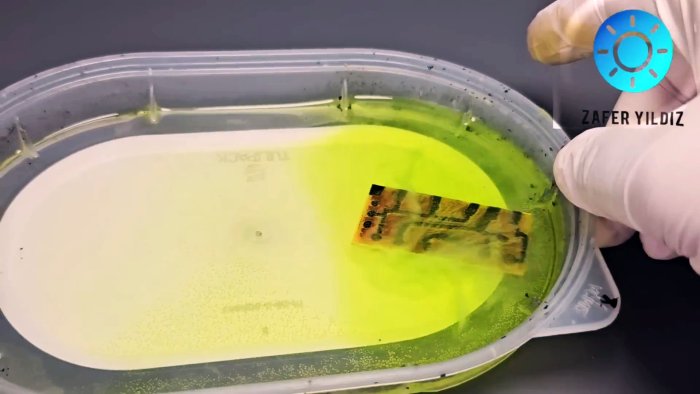

Медь протравливается в незащищённых местах. Получается плата высокой чёткости.

Выбор метода зависит от сложности схемы и доступных инструментов. От простой склейки до лазерной гравировки.
