Если при ремонте платы вы подозреваете короткое замыкание, но у вас нет тепловизора — не беда. Проще, чем кажется: спирт и ватная палочка помогут обнаружить греющуюся микросхему даже среди сотен компонентов.
Идея проста: при подаче питания неисправный элемент, как правило, нагревается сильнее остальных. Спирт быстро испаряется с тёплой поверхности, и по скорости испарения можно понять, где именно проблема.
Пошаговый лайфхак
- Подготовьте плату: подключите питание. Для безопасности при серийной диагностике можно ограничить ток или выставить пониженое напряжение (например около 1 В), если это допустимо для конкретной схемы.
- Смочите ватную палочку чистым спиртом (этиловым или изопропиловым).

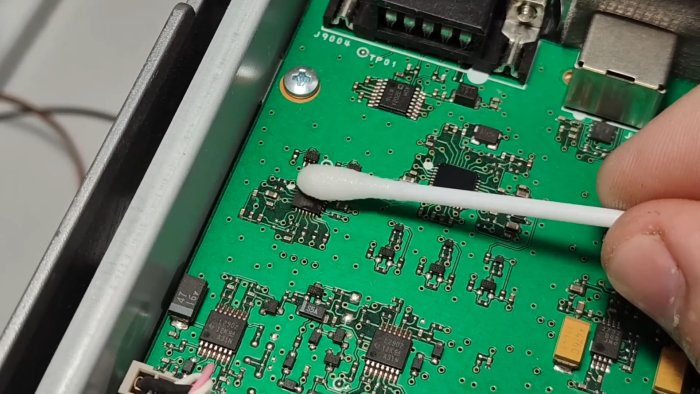

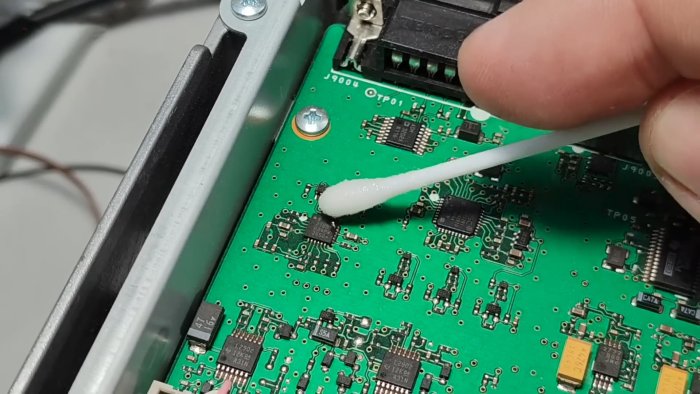

- Лёгкими движениями пройдитесь ватой по подозрительным участкам платы — по контактам и корпусам микросхем.

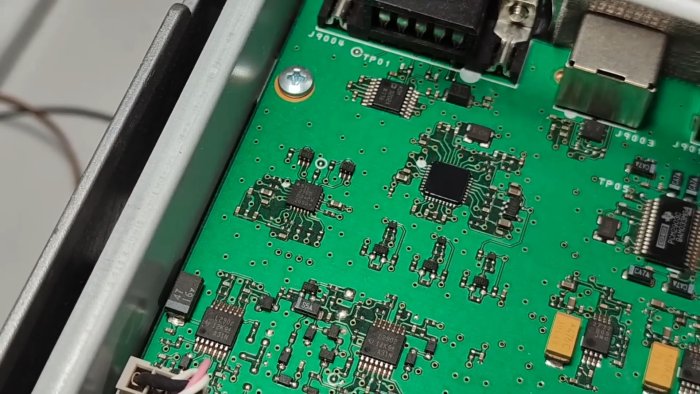

- Наблюдайте: на тёплой детали спирт будет испаряться заметно быстрее — останутся сухие участки или видны следы испарения. Там, где спирт уходит мгновенно, скорее всего находится греющийся (коротящ) элемент.
- После локализации — отключите питание и проведите более детальную проверку мультиметром или методом выпаивания/замены.
Метод подходит для быстрой первичной диагностики: он экономит время и устраняет необходимость поочерёдно трогать или выпаивать десятки деталей. Стоит учесть, что мелкий нагрев или плотное расположение компонентов иногда дают ложные сигналы, поэтому окончательное решение лучше принять после проверки контактов и прогрева под увеличением нагрузки.

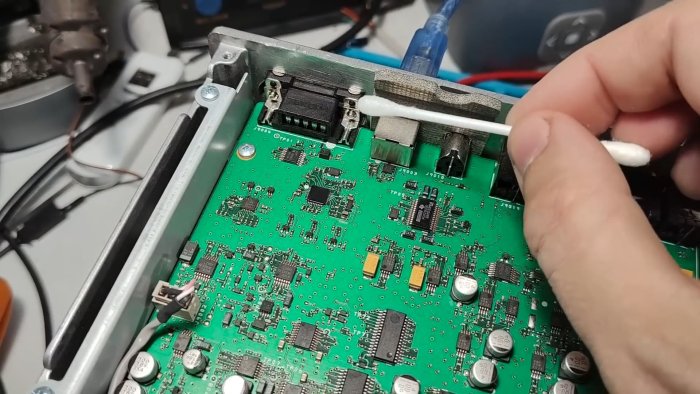

Этим простым приёмом действительно пользуются мастера: показанный в одном видеоролике ремонт трансивера наглядно демонстрировал, как по испарению спирта определили неисправную микросхему и оперативно её заменили.
Небольшая предосторожность: работайте аккуратно со спиртом и электричеством — не допускайте короткого контакта жидкостей с незащищёнными участками питания и избегайте искр при открытом питании.
