Китаянский модуль для радиостанции неожиданно превращается в удобную и дешевую портативную рацию: семь каналов, семь диапазонов и стоимость менее трёх долларов — идеальный вариант для радиолюбителей и любителей самодельных гаджетов.

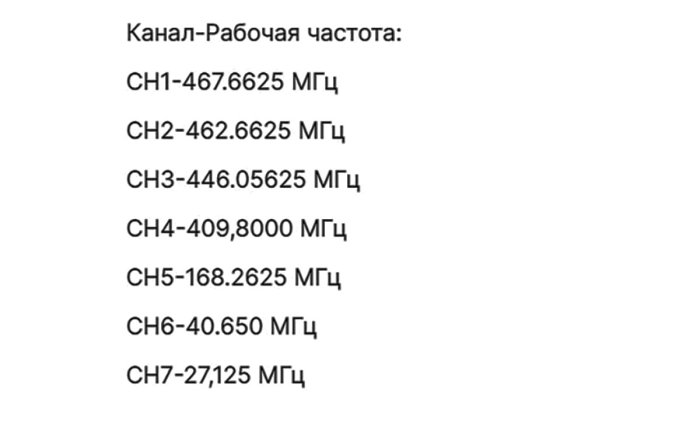

Главная особенность модуля — каждый из семи каналов работает в своём частотном диапазоне, покрывая участки от 27 до 480 МГц. По сути, один модуль позволяет тестировать и использовать безлицензионные и любительские диапазоны в широком диапазоне частот.
Технические характеристики
Коротко о параметрах, которые реально важны при сборке:
- Выходная мощность: около 50 мВт — устойчивый диапазон связи на прямой видимости примерно 300–500 метров.
- Модуляция: частотная на всех каналах.
- Потребление в дежурном режиме: около 25 мА.
- Питание: 3,3–6 В (подойдёт литий‑ионный аккумулятор).
- Встроенный шумоподавитель.
Что потребуется для сборки
Минимальный набор компонентов — проще некуда:

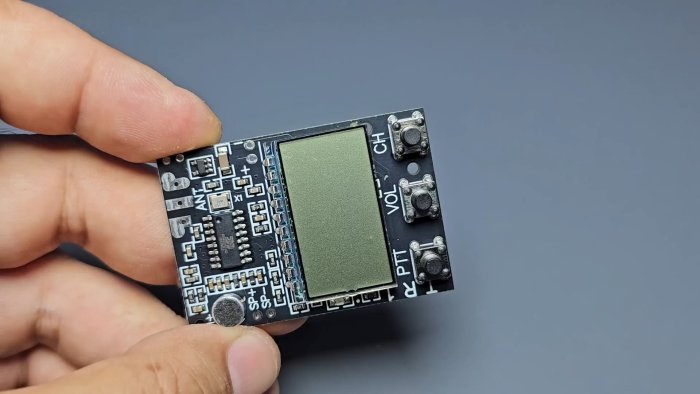

- сам модуль (7 каналов);

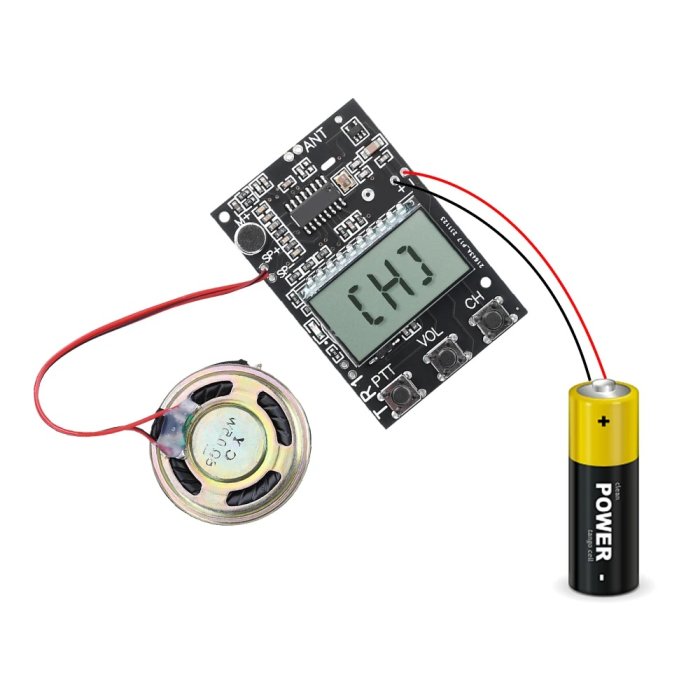

- динамик (подключается к выводам SP+ и SP-);

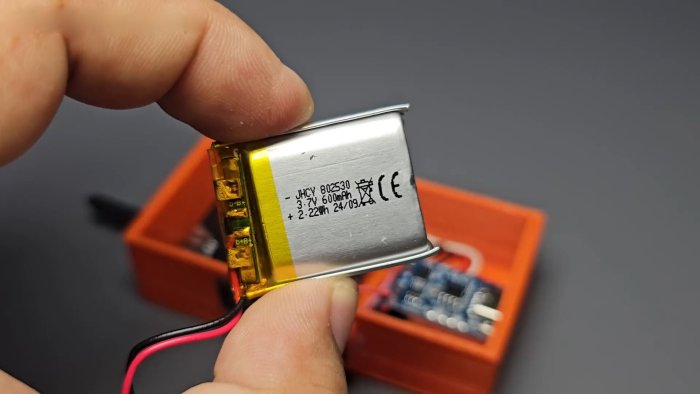

- источник питания — Li‑ion аккумулятор и модуль зарядки TP4056 для удобства зарядки;
- маленький выключатель питания и кнопка PTT (без фиксации);

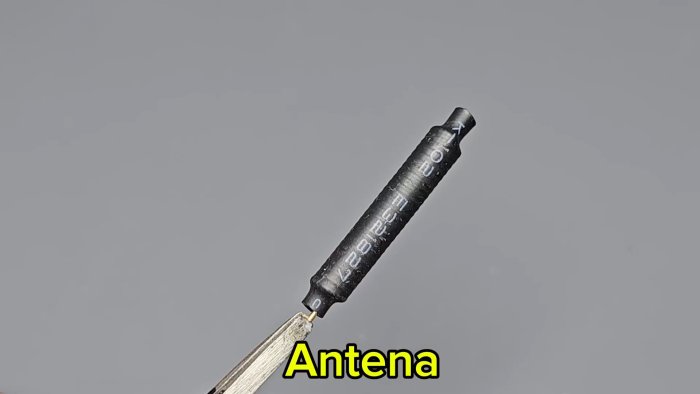

- антенна (припаять к соответствующему контакту модуля);

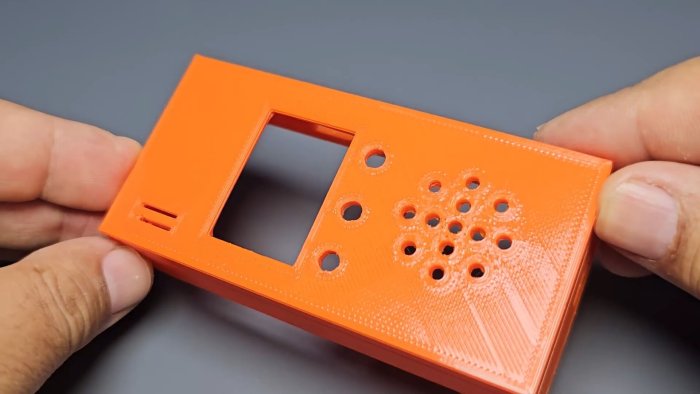

- корпус — любой по размеру, в примере использовали 3D‑печатный.
Сборка — по шагам

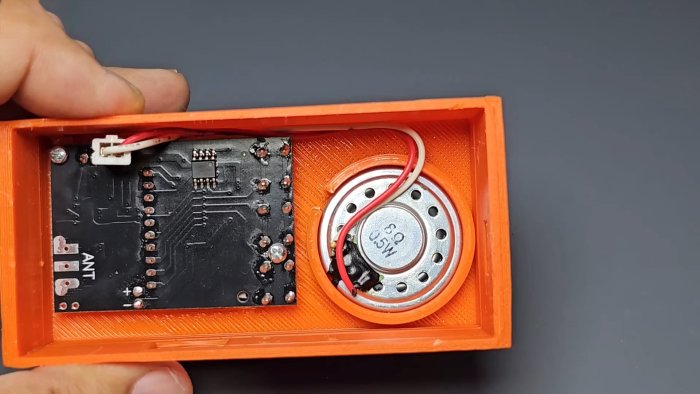

- Установите модуль и динамик в корпус, подключив динамик к SP+ и SP-.

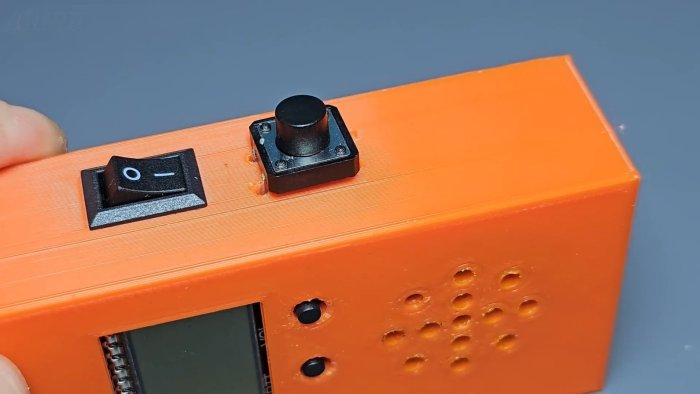

- Выведите на бок корпуса выключатель питания и кнопку PTT.

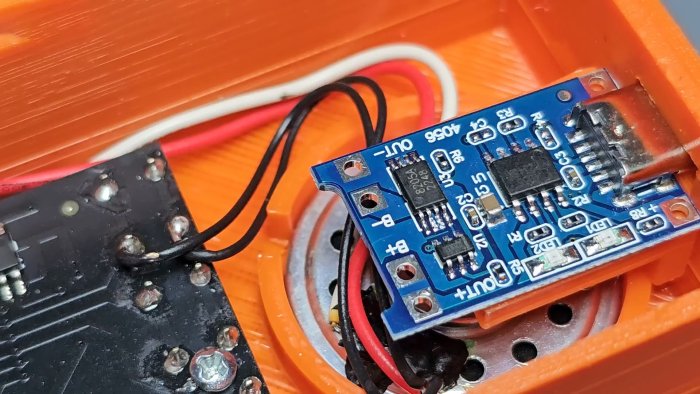

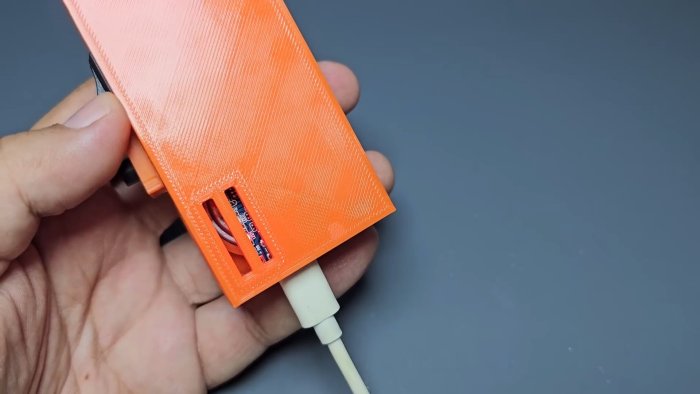

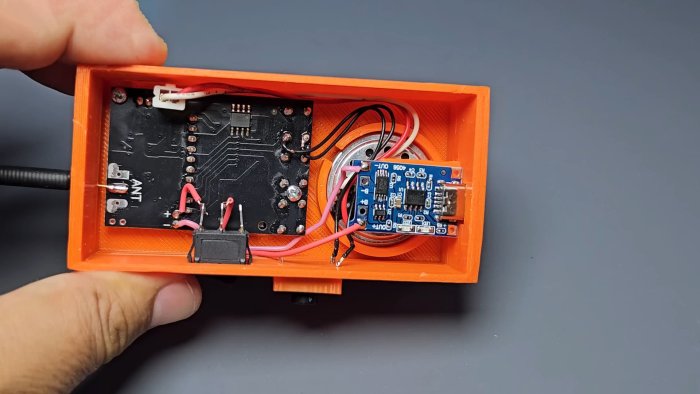

- Подключите питание от литий‑ионного аккумулятора через выключатель; для зарядки используйте TP4056.

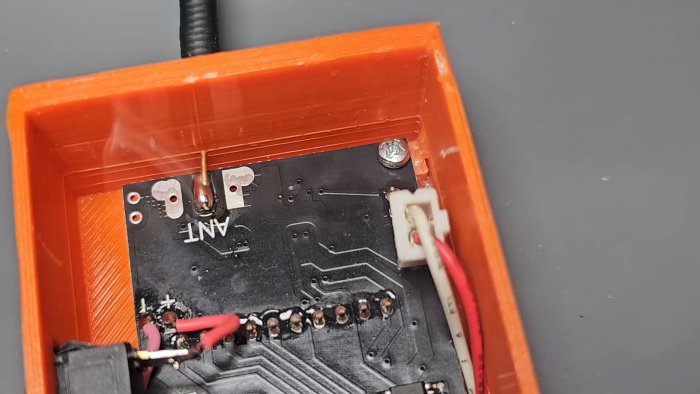

- Припаяйте антенну к модулю и проверьте контакты.

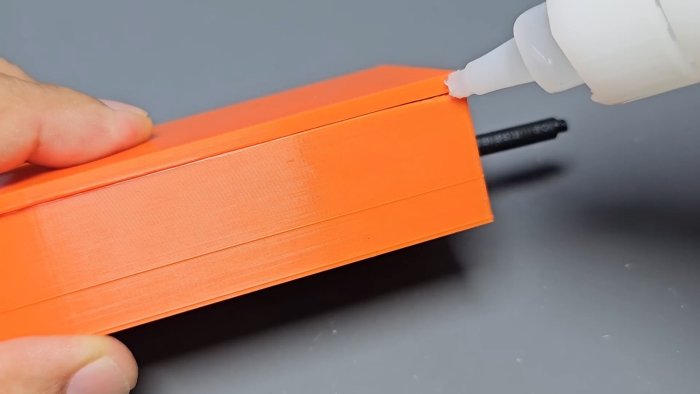

- Закройте корпус и протестируйте работу — переключение каналов, уровень громкости и передачу/приём.

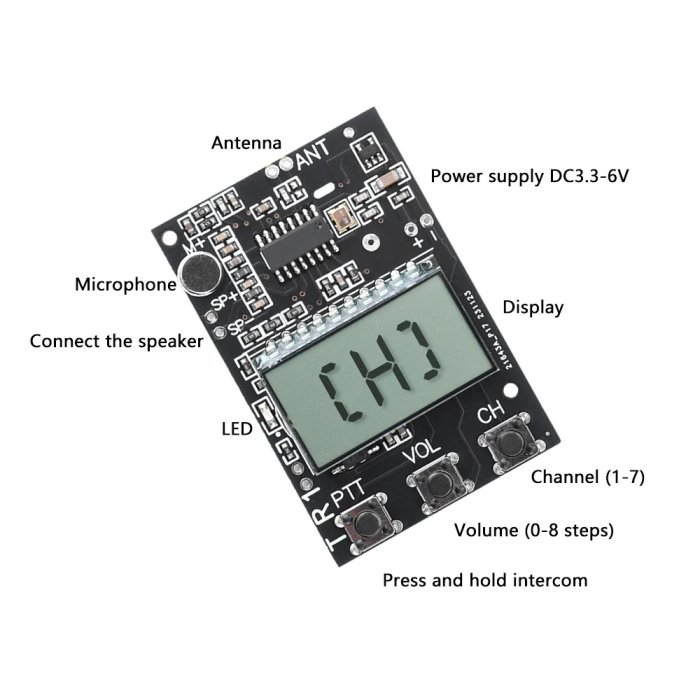

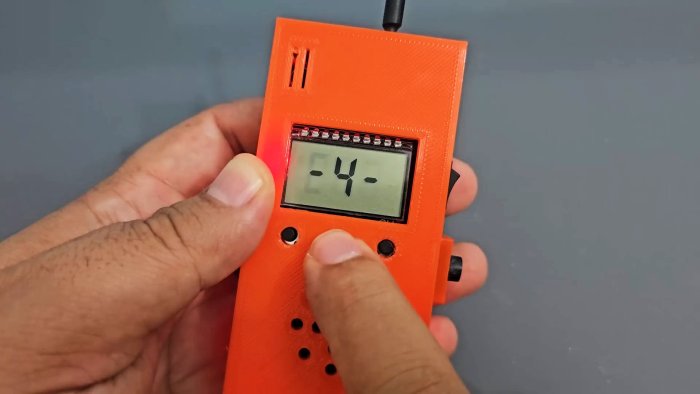

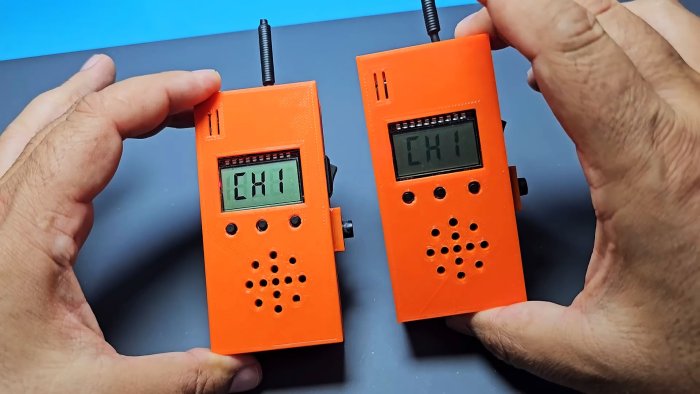

Управление в простом варианте сводится к трём кнопкам: PTT для передачи, VOL для регулировки громкости (0–8) и CH для переключения каналов (1–7). Второй прототип можно собрать по той же схеме, изменив корпус или крепления.
Практическое применение и ограничения
Да, 50 мВт и радиус в 300–500 метров не превратят устройство в профессиональную радиостанцию, но за такую цену это полноценный инструмент для радиолюбителей: проверка приёмников и трансиверов, быстрые локальные переговоры на стройке или в походе, эксперименты с антеннами и экранированием.
Недостатки очевидны: небольшая мощность и штатная универсальная антенна не дадут максимального охвата. Но при установке более эффективной антенны и аккуратной настройке можно выиграть в дальности и стабильности связи.
Итог: недорогой модуль с 7 каналами — простой и доступный путь собрать собственную портативную рацию за вечер. Для радиолюбителей это отличный материал для экспериментов и быстрых проверок оборудования.
